Примеры

Для демонстрации работы с платформой создан отдельный проект, пополняемый новыми примерами.

Также в указанном проекте можно создавать новые задачи с запросами на новые примеры.

Здесь рассмотрим самый простой пример.

Простой пример с одним объектом

Для демонстрации работы с объектами, тегами, методами и экранами Grafana сделаем следующий пример.

Допустим, у нас есть лампочка и мы можем тем или иным способом получить данные по току и напряжению (работу с коннекторами рассмотрим в следующих примерах).

Кроме тока и напряжения у лампочки есть третий, расчётный тег - мощность.

При изменении силы тока или напряжения мощность должна перерасчитываться.

1. Объект

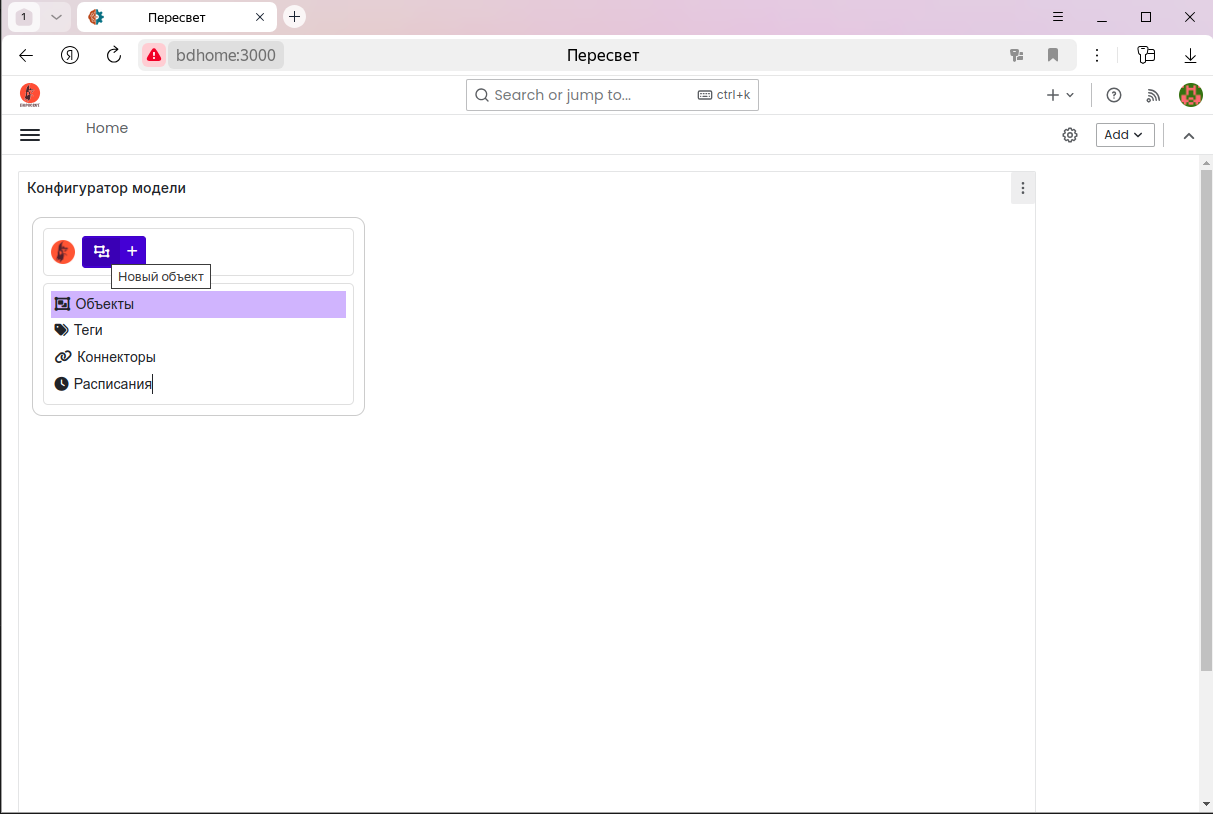

Открываем конфигуратор, выбираем папку «Объекты» и в меню команд узла выбираем «Новый объект»:

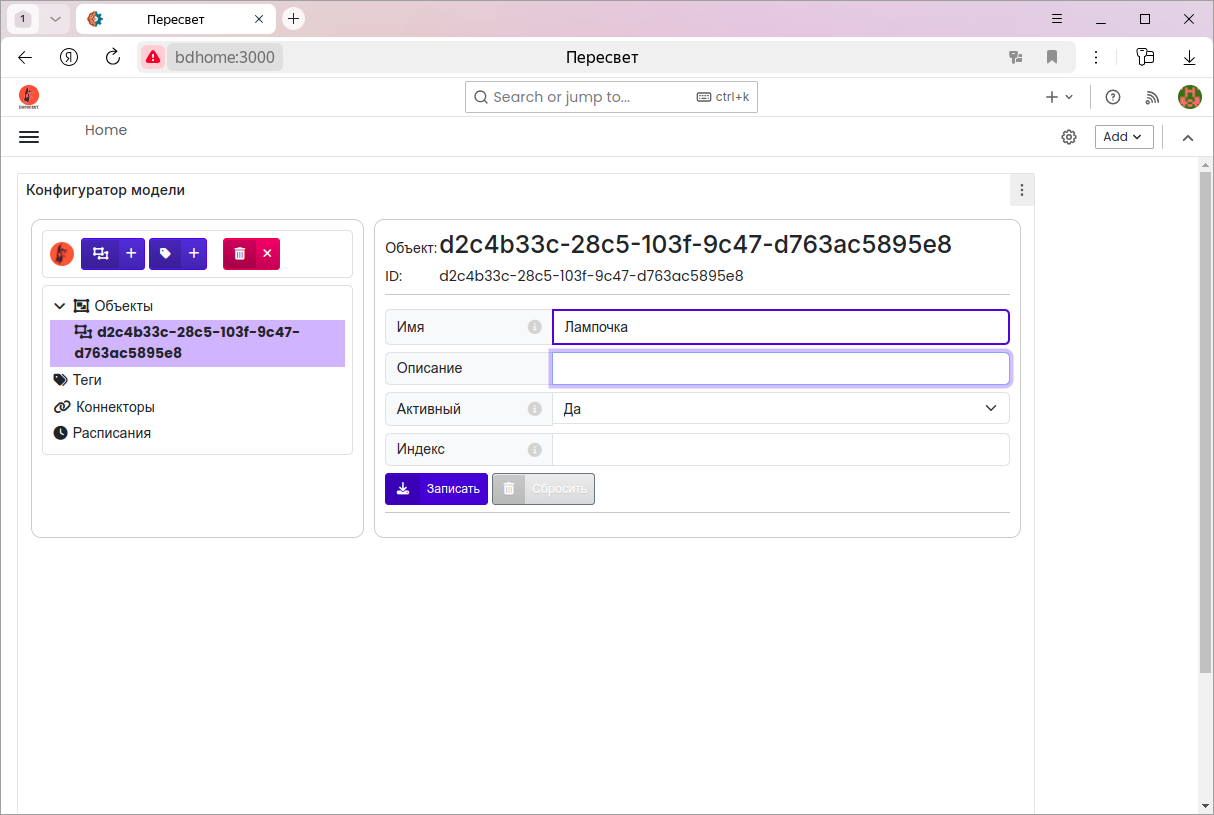

В появившемся окне свойств меняем имя объекта на «Лампочка»…

…и, нажав кнопку «Записать», сохраняем изменения:

2. Теги

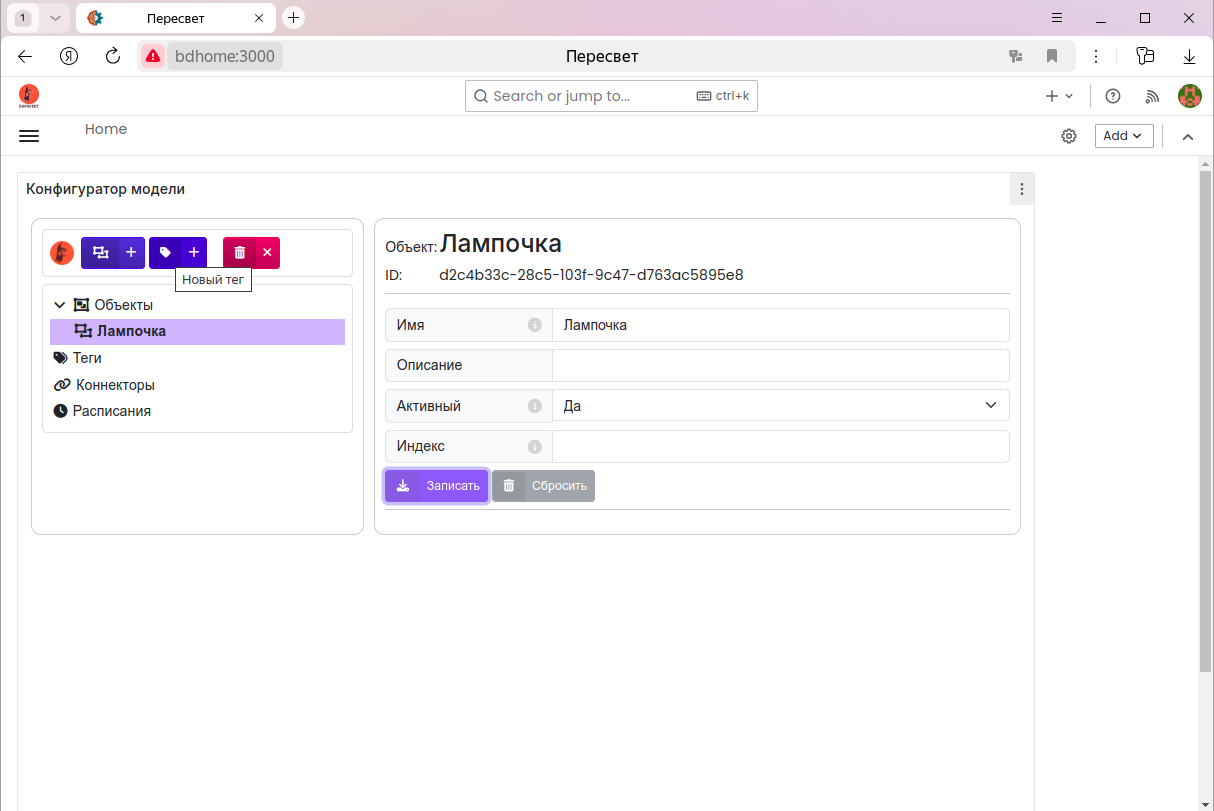

Оставляя текущим объектом «Лампочку», в меню команд выбираем «Новый тег»:

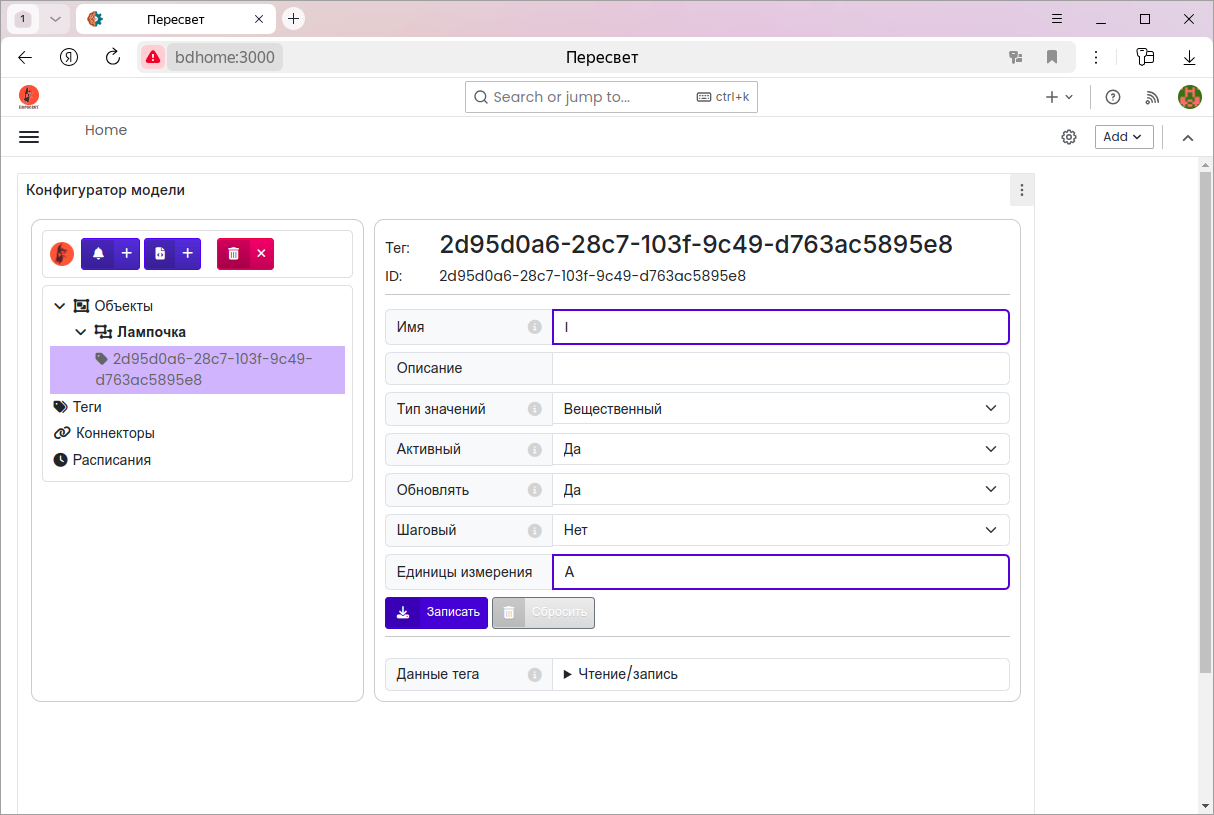

Меняем имя тега и единицы измерения…

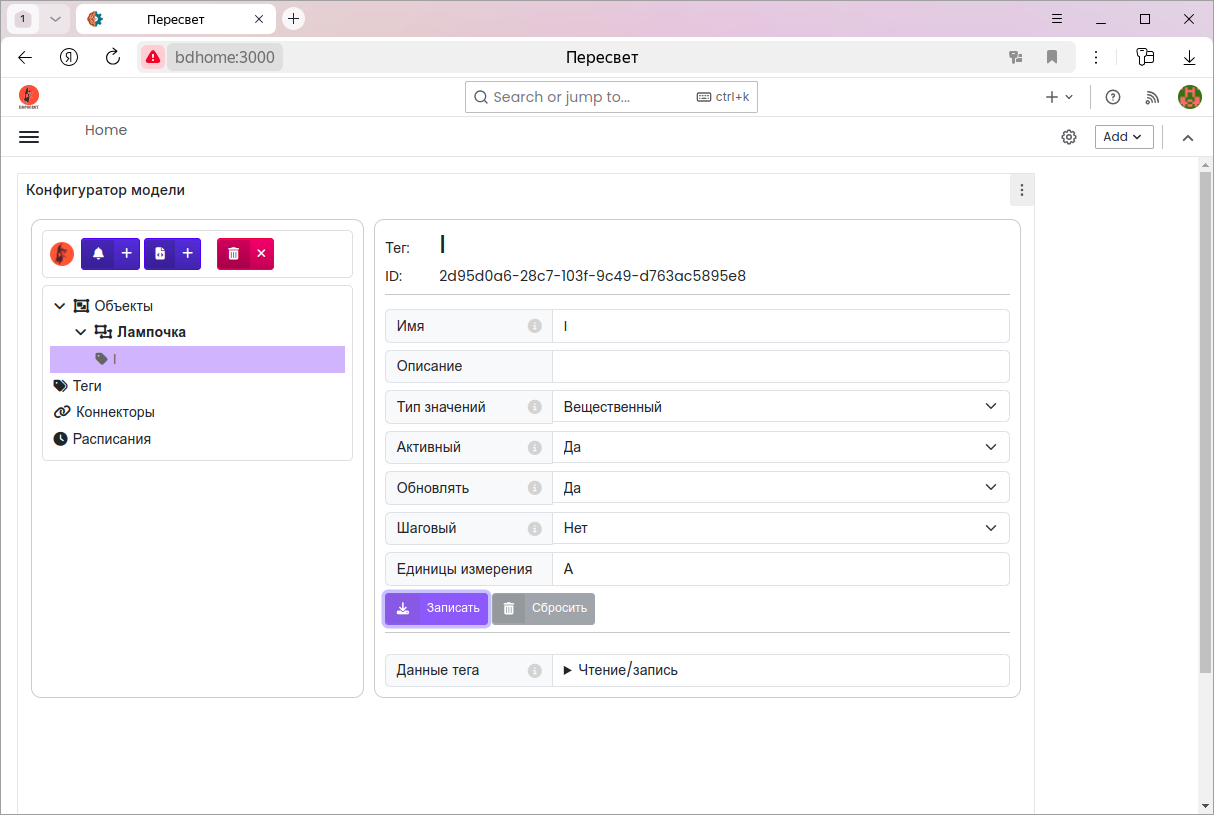

…и, нажав кнопку «Записать», сохраняем изменения:

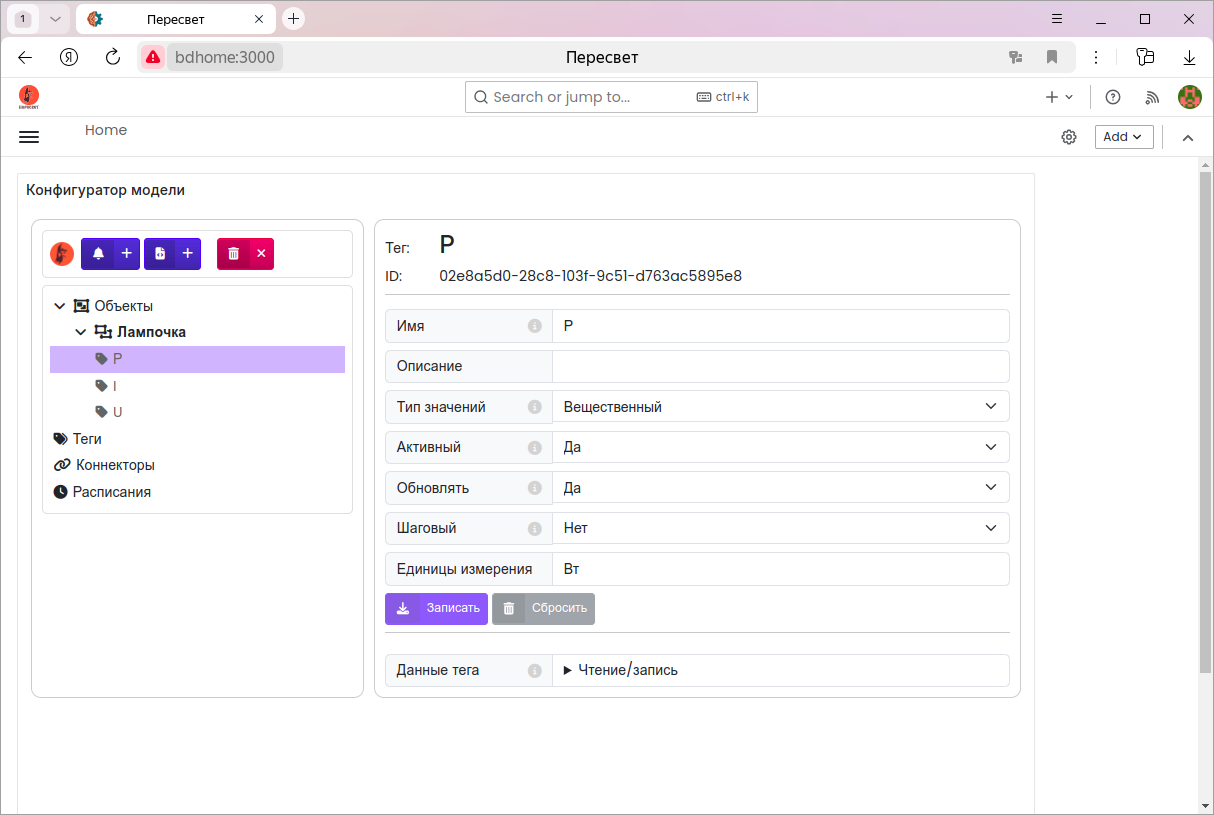

Аналогичным образом создаём ещё два тега, U и P:

3. Запись/чтение данных

Проверим, что данные в теги записываются и читаются.

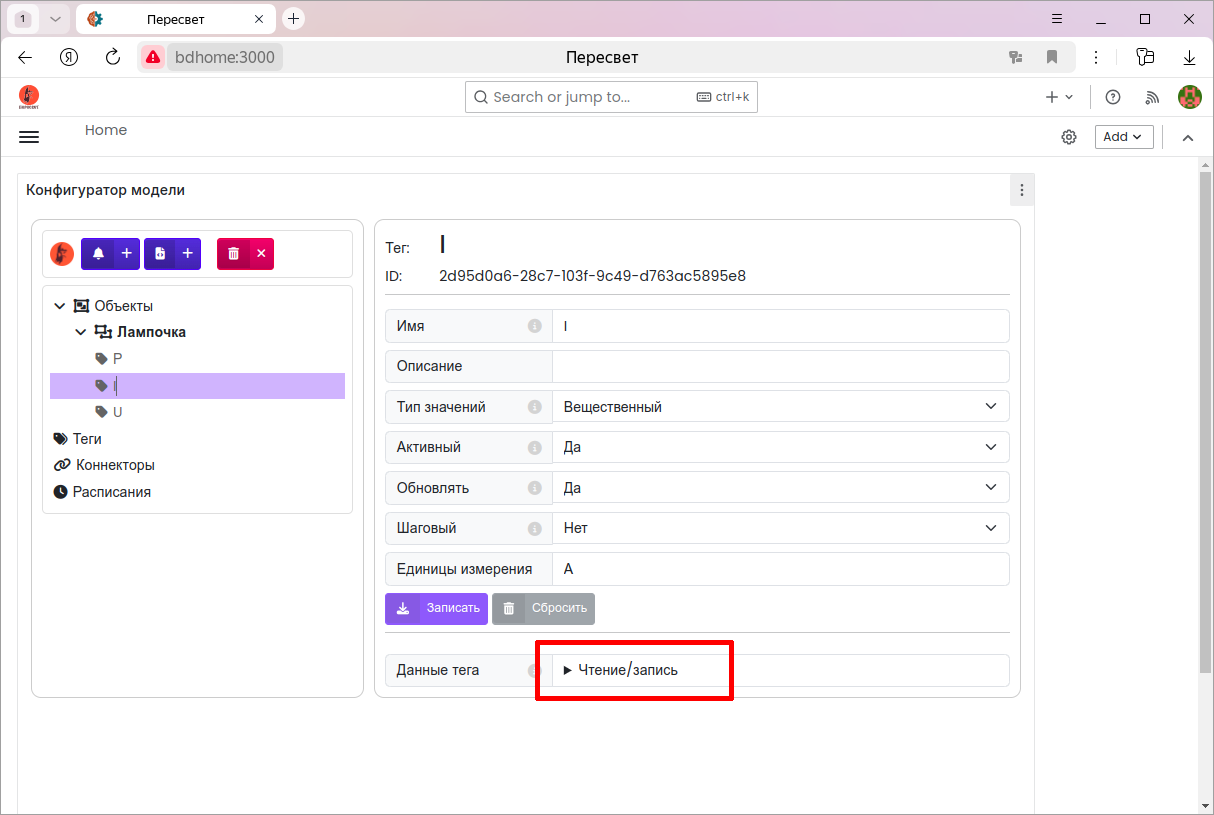

Выберем тег «I» и на вкладке «Хранилище» откроем панель «Данные тега»:

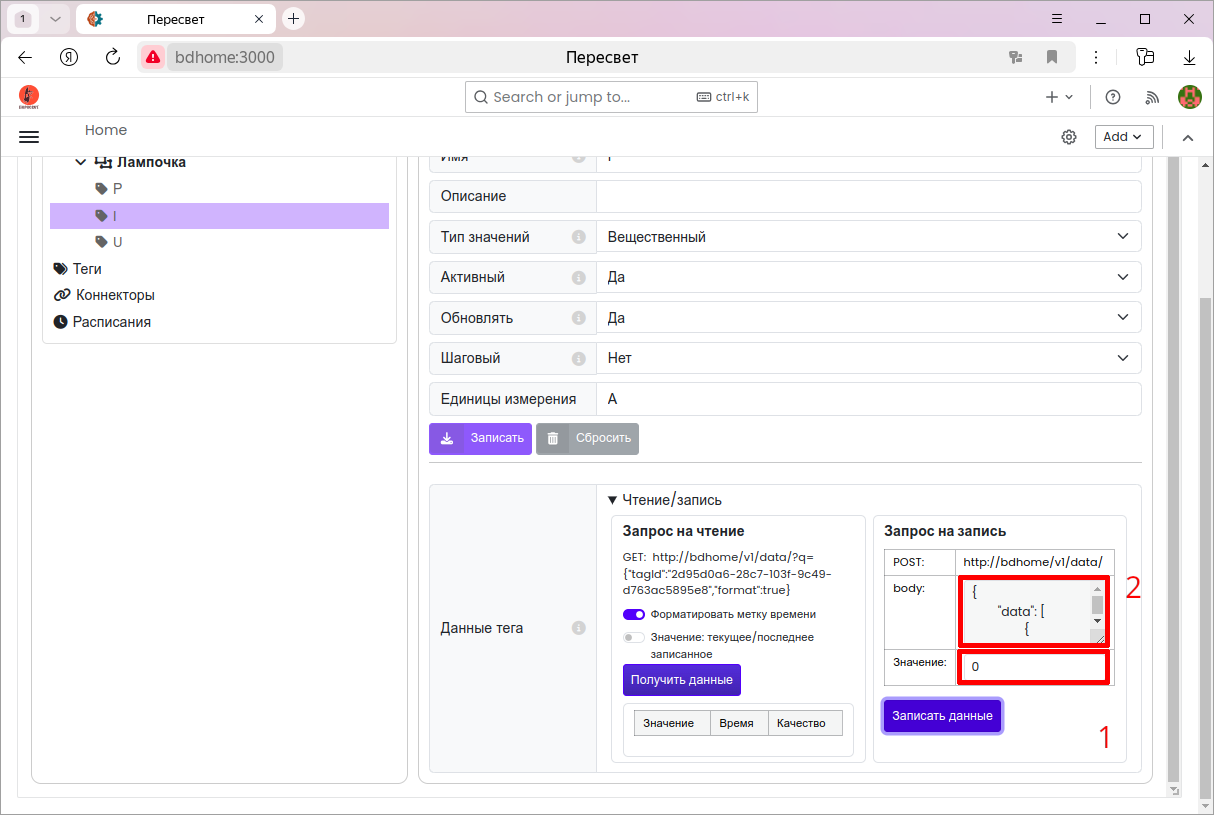

На закладке «Запрос на запись»:

1. В поле «Значение» впишем 0.

2. В поле «body» можно посмотреть сформированное тело запроса на запись.

Нажимаем кнопку «Записать данные», затем на закладке «Запрос на чтение» — «Получить данные».

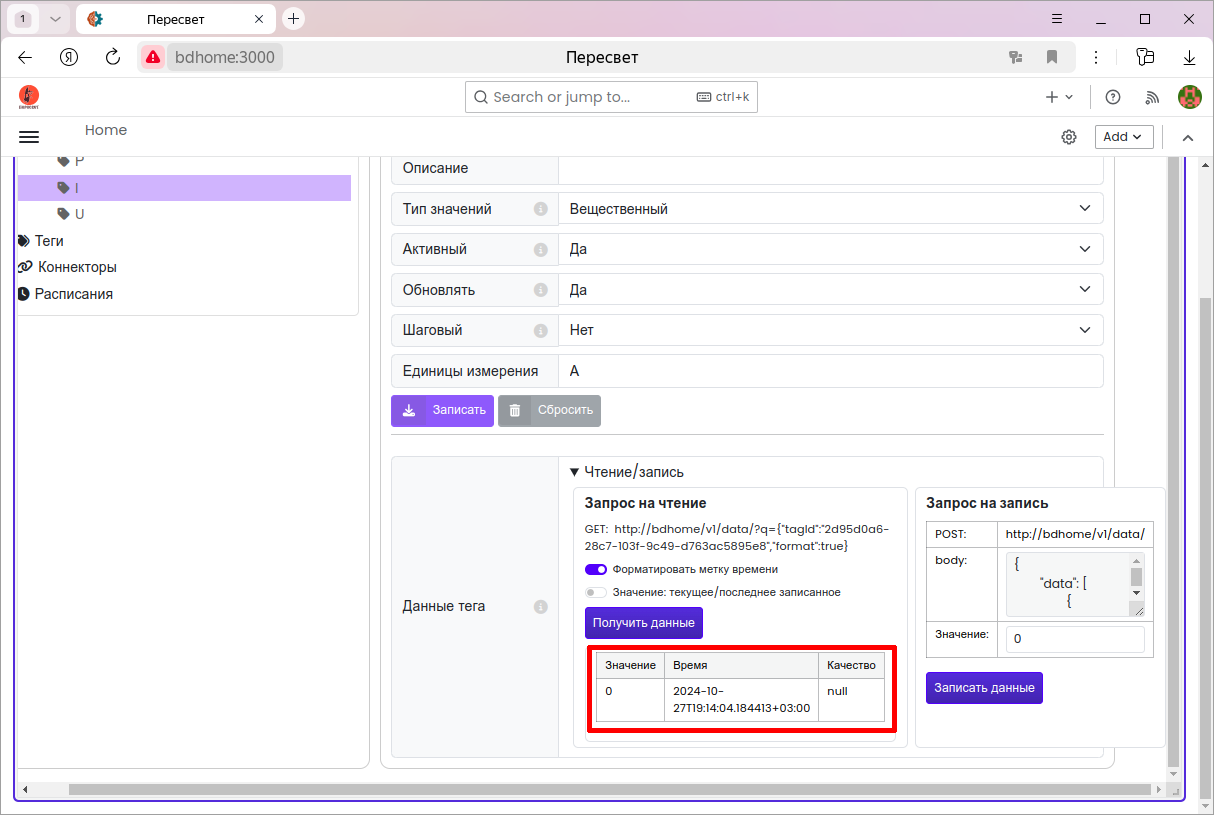

В таблице появятся время и текущее значение тега «I»:

4. Расчётный метод

Создадим метод для расчёта мощности лампочки.

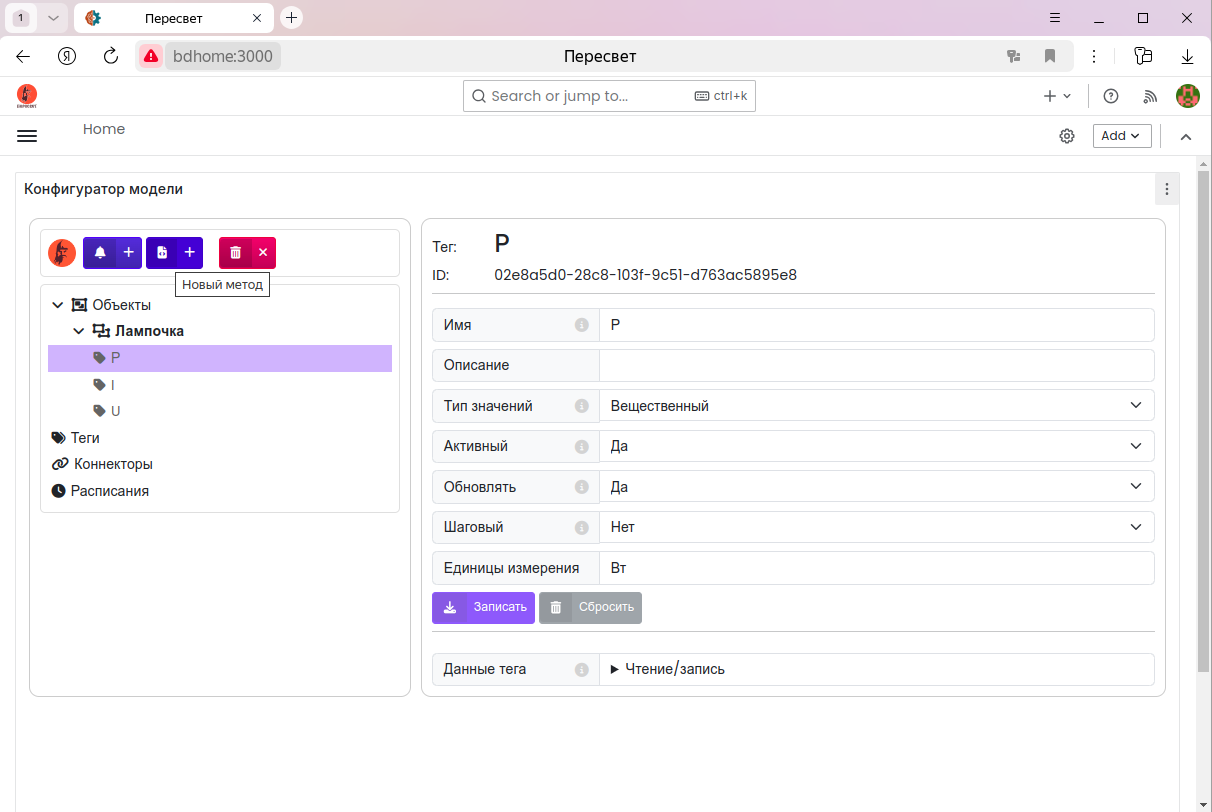

Для этого выберем тег «P» и в меню команд выберем «Новый метод».

Затем:

1. Изменим имя метода

2. В поле «Адрес» введём название метода, под которым он будет зарегистрирован в системе для вызовов. Запомним это имя - power.

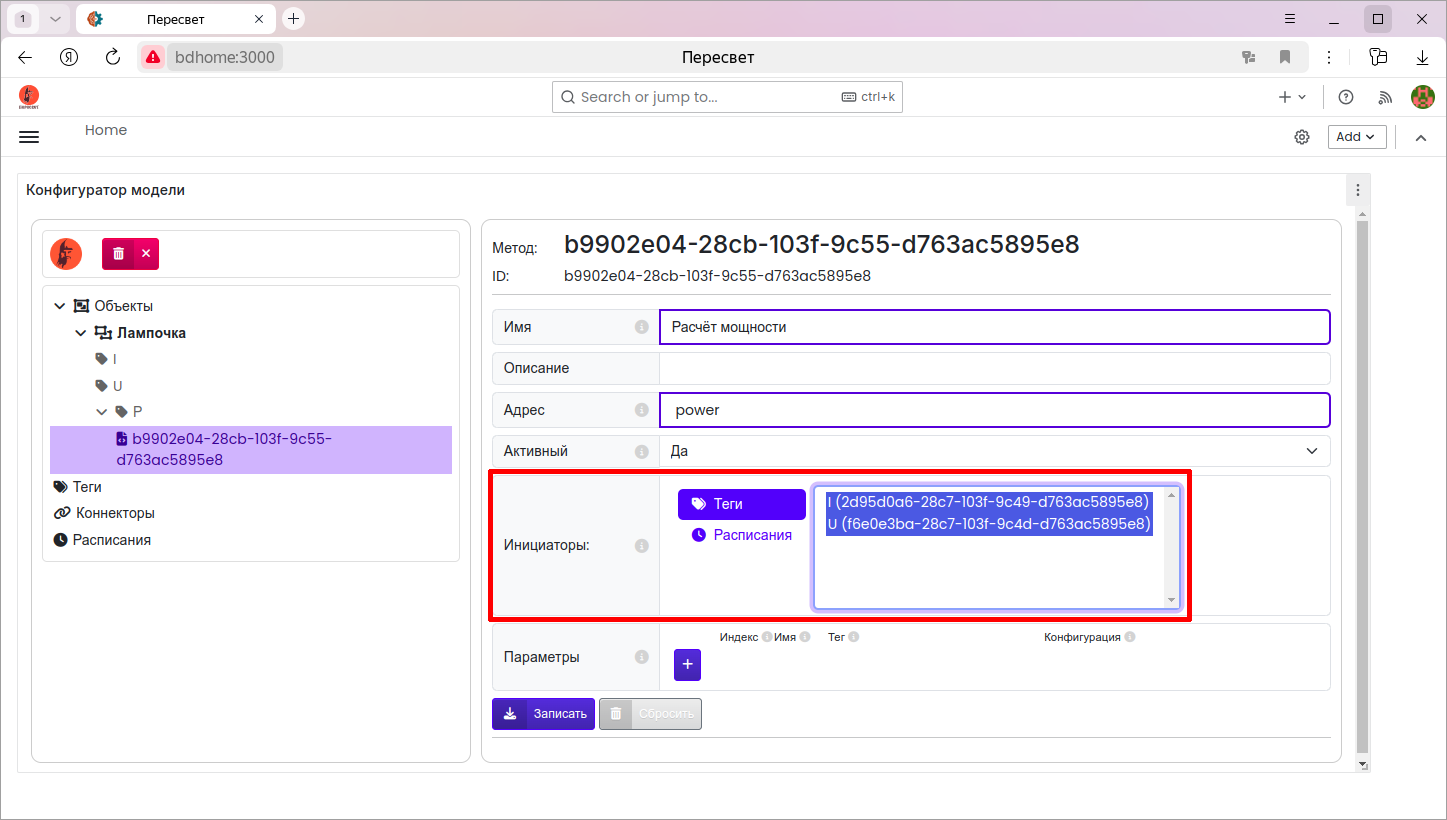

3. Блок «Инициаторы». Очень важный блок, в котором мы выбираем, какие события могут инициировать выполнение расчётного метода.

   На вкладке «Теги» найдём I и U и добавим их. Изменение любого из этих тегов приводит к перерасчёту мощности.



   Внимание

   Обратите внимание, что в списке возможных инициаторов расчёта нет самого тега «P»: изменение тега не может приводить к перерасчёту его самого, так как это вызовет бесконечный цикл расчётов.

4. Укажем, какие данные необходимо передать методу для расчёта.

   Данные, передаваемые в метод в каждом параметре - это результат запроса получения данных.

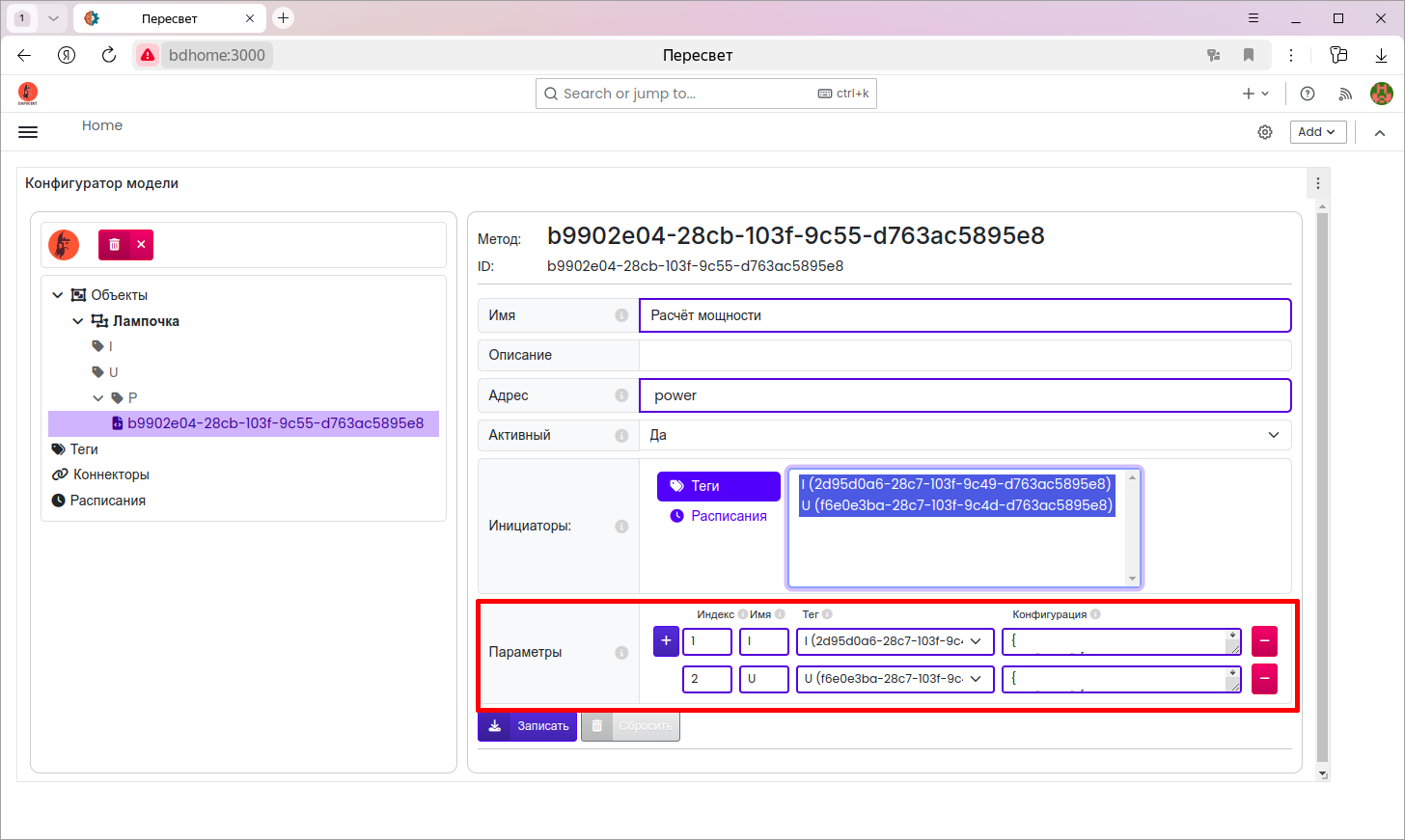

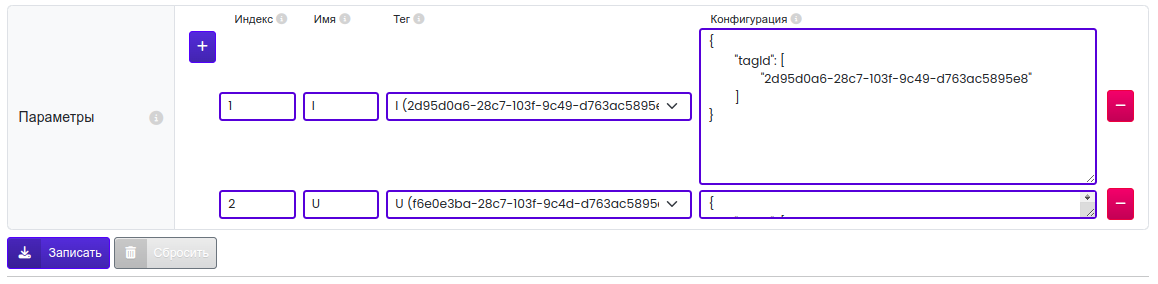

   Для расчёта мощности нужны текущие значения двух тегов: силы тока и напряжения. Поэтому создаём два параметра кнопкой «+».

   Первый параметр (индекс 1) — сила тока, второй (индекс 2) — напряжение. Источник данных — «Данные тега»: после выбора тега запрос к платформе собирается сам.



   Внимание

   После изучения документации на запрос получения данных можно править сформированный JSON запроса и собирать более сложные выборки.

   Внимание

   Очень важный момент, относящийся к расчётам значений тегов: тег мощности рассчитывается, когда изменяется значение тегов «I» и «U». Допустим, расчёт инициируется изменением тега «I» и метка времени нового значения «I» - «2024-10-27 10:00:00+03:00». В этом случае запрос данных в параметрах будет производиться также на метку времени «2024-10-27 10:00:00+03:00» и новое рассчитанное значение тега мощности также будет записано с этой меткой времени, не смотря на то, что сам расчёт, возможно, будет производиться в другое время.

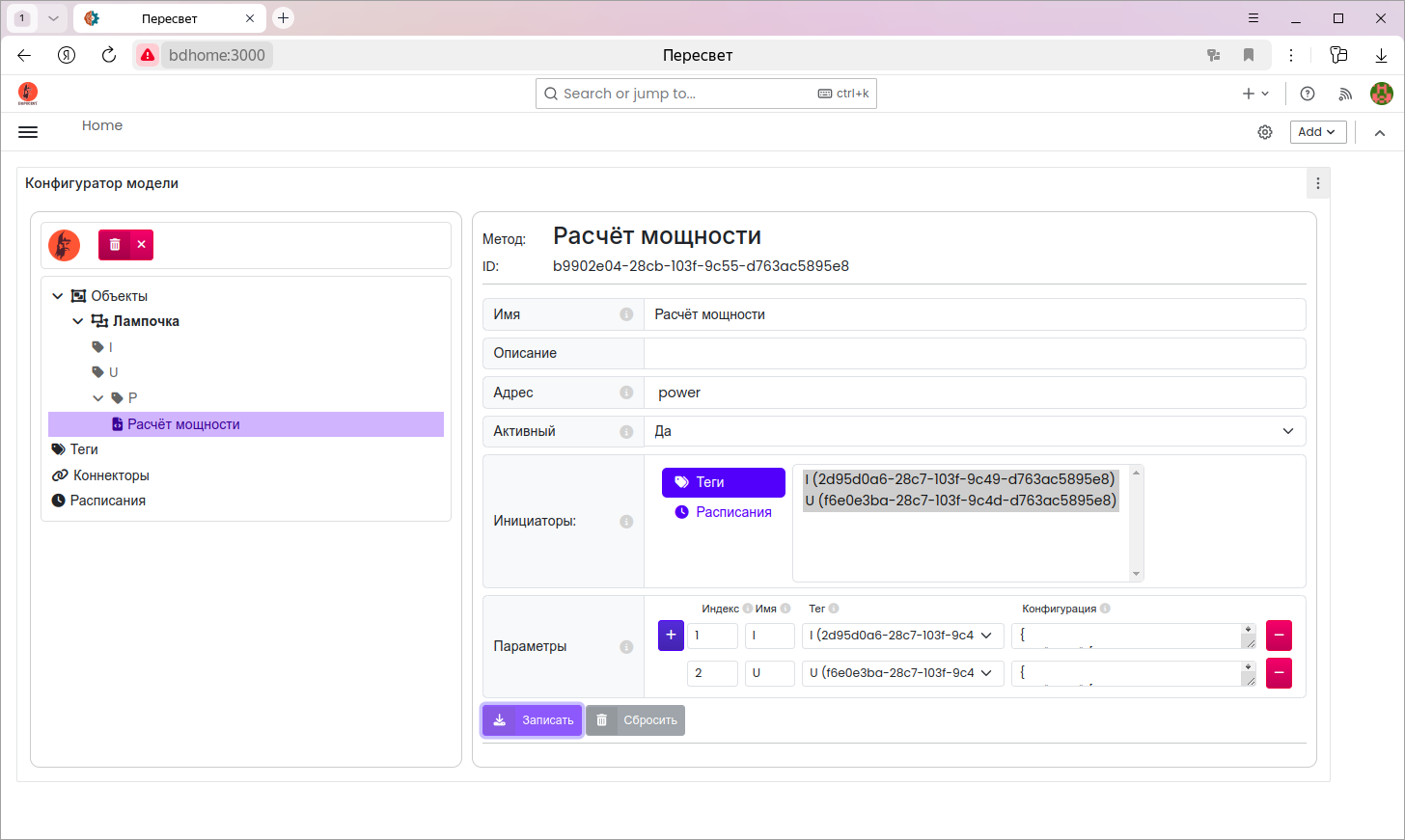

5. Нажимаем кнопку «Записать» для сохранения изменений.



Теперь напишем код метода.

В папке methods проекта https://github.com/Vovaman/peresvet уже написан метод для этого примера.

Откроем файл methods/test_method.py и рассмотрим метод calc_power:

@rpc("power")
async def calc_power(I: dict, U: dict) -> float:
    """Метод возвращает произведение двух параметров.

    """
    print(f"{int_to_local_timestamp(ts())} :: power")

    # точка данных: [x, y, q] либо [y] / [x, y]
    pI = I["data"][0]["data"][0]
    pU = U["data"][0]["data"][0]
    cur_I = (pI[0], pI[1])[len(pI) >= 2]
    cur_U = (pU[0], pU[1])[len(pU) >= 2]

    if cur_I == None or cur_U == None:
        return 0

    return cur_I * cur_U

Внимание

Первая строка: @rpc("power"): именно «power» мы вводили в поле «Адрес» при создании метода!

Далее - строка объявления метода: async def calc_power(I: dict, U: dict) -> float:. Первым параметром указана сила тока, вторым - напряжение. Точно так же, как мы указывали индексы у параметров.

Далее метод пишет в консоль время вызова и считает мощность как произведение двух параметров.

5. Запуск расчётного метода

Для запуска метода необходимо установить пакеты, указанные в файле methods/requirements.txt либо для всех пользователей:

$ pip3 install -r requirements.txt

Либо создав виртуальную среду проекта.

После установки пакетов запускаем в терминале скрипт в папке methods:

$ python3 test_method.py

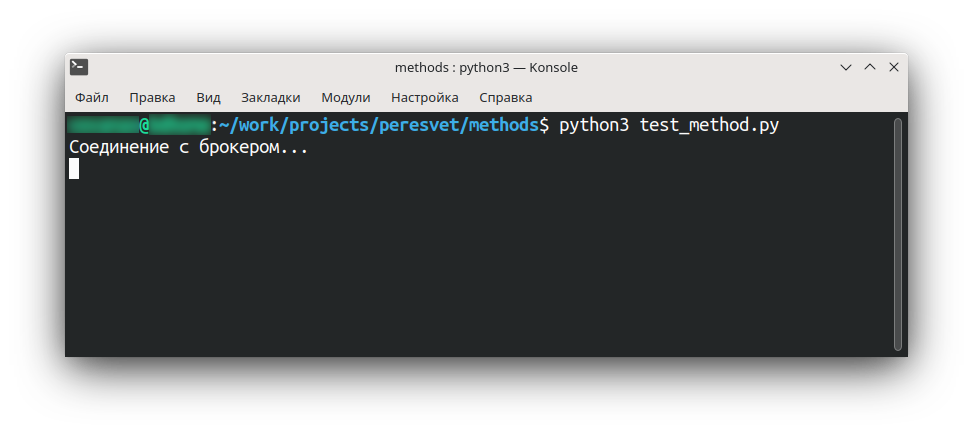

Результат должен быть примерно таким:

6. Проверим расчёт

Помним, что расчёт мощности инициируется изменениями значений тока и напряжения.

Запишем в тег «U» значение 230.

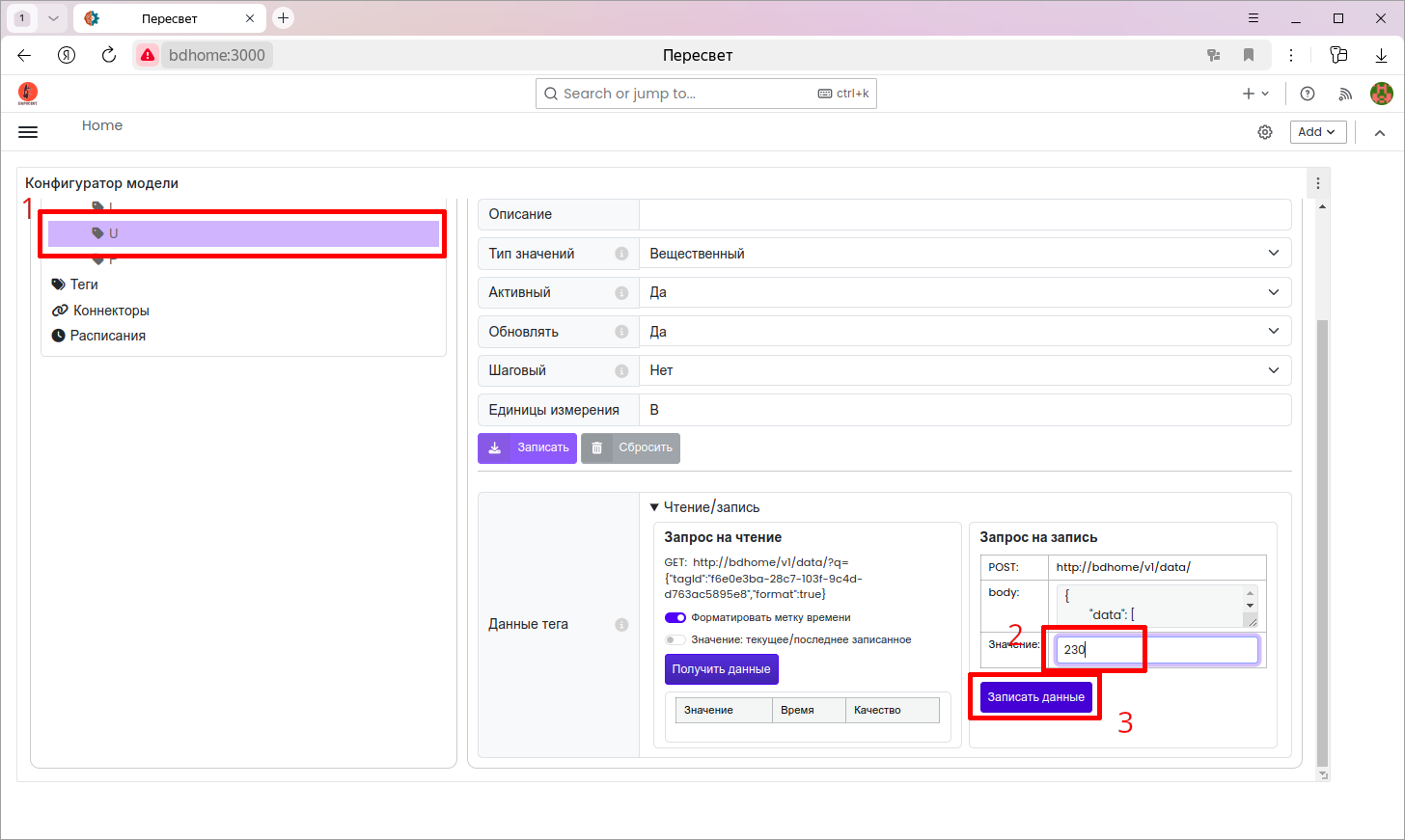

Для этого выберем в иерархии тег «U» и запишем в него требуемое значение:

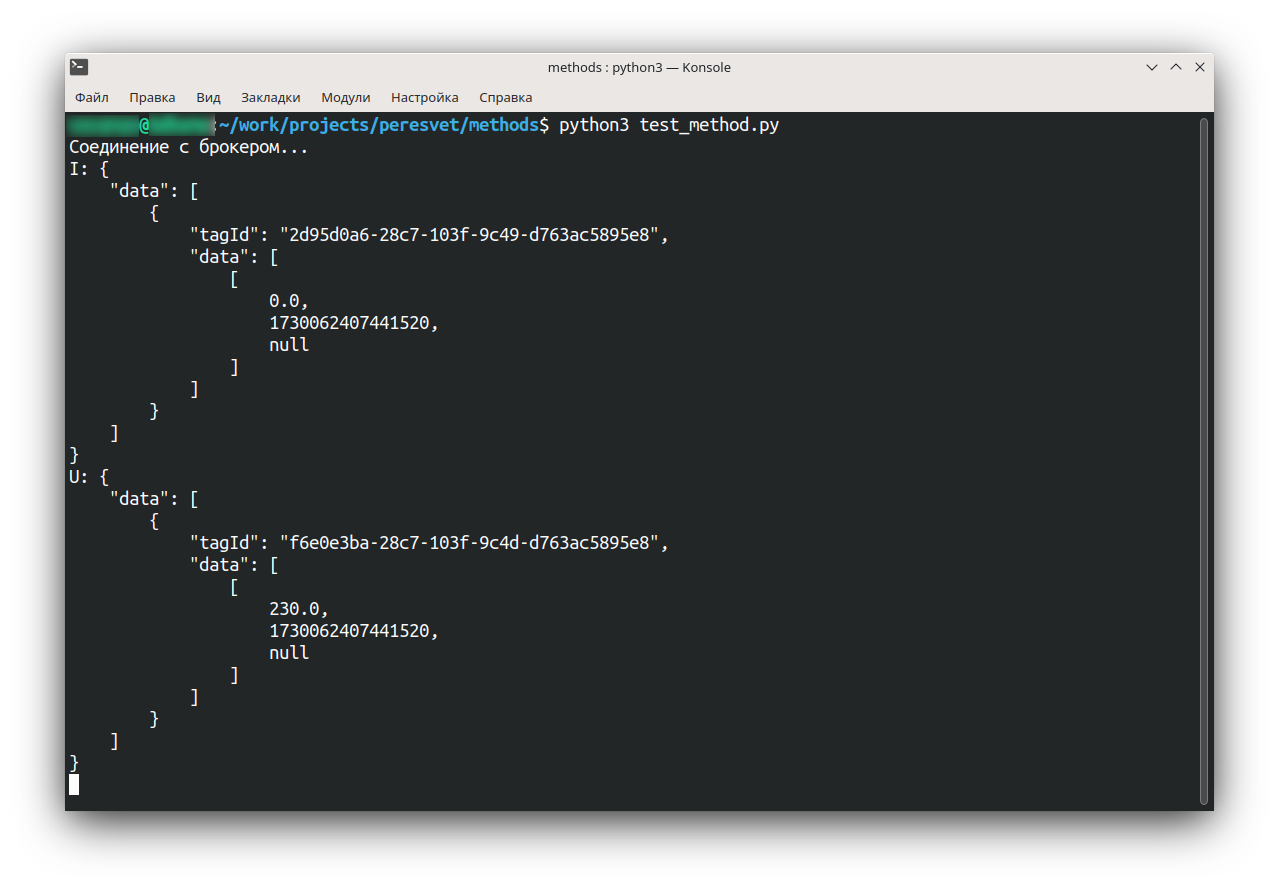

В консоли, в которой мы запустили метод, появится вывод:

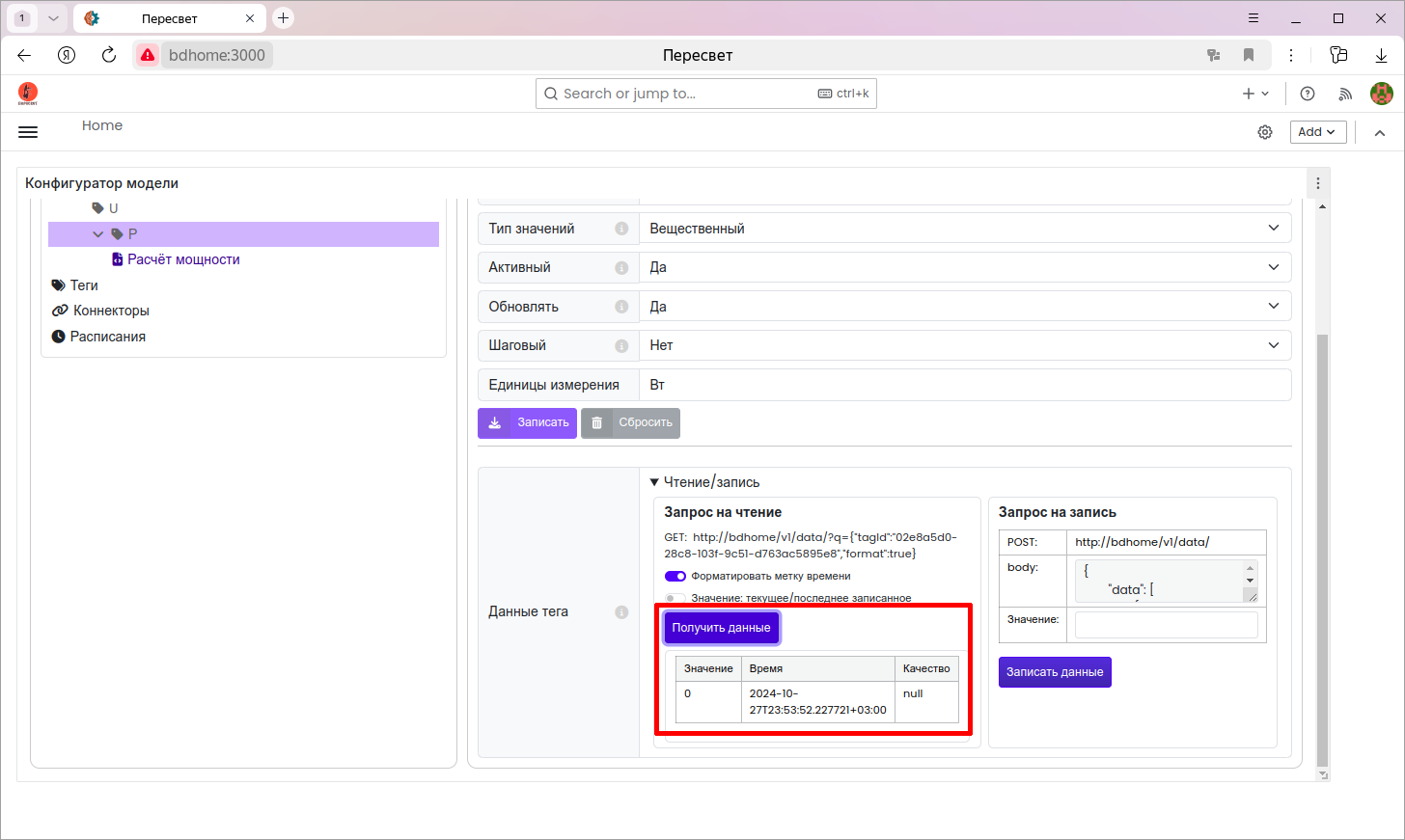

Проверим значение тега мощности «P». Оно должно быть равно 0, так как перед этим в тег «I» мы записали 0:

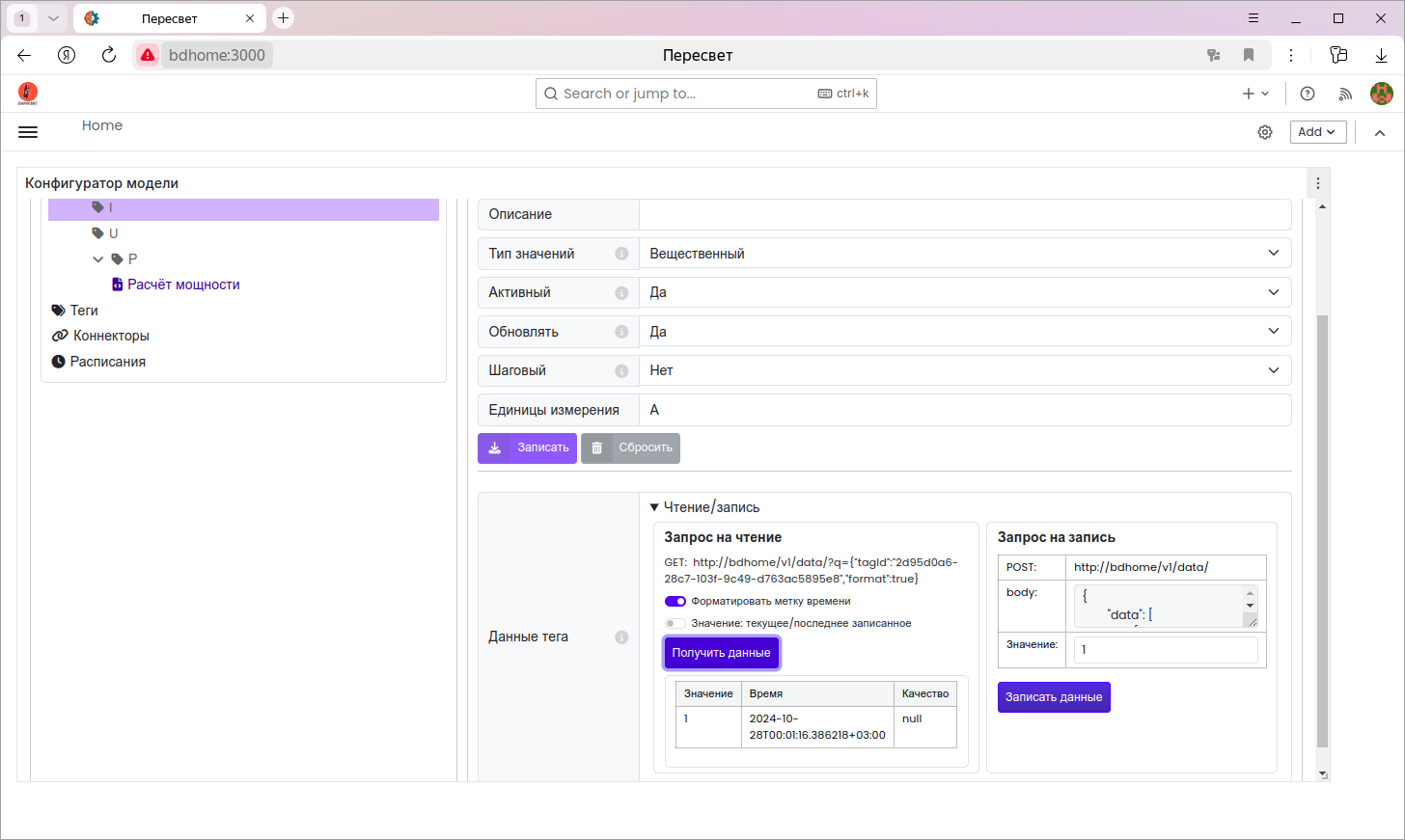

Теперь запишем в тег «I» значение 1:

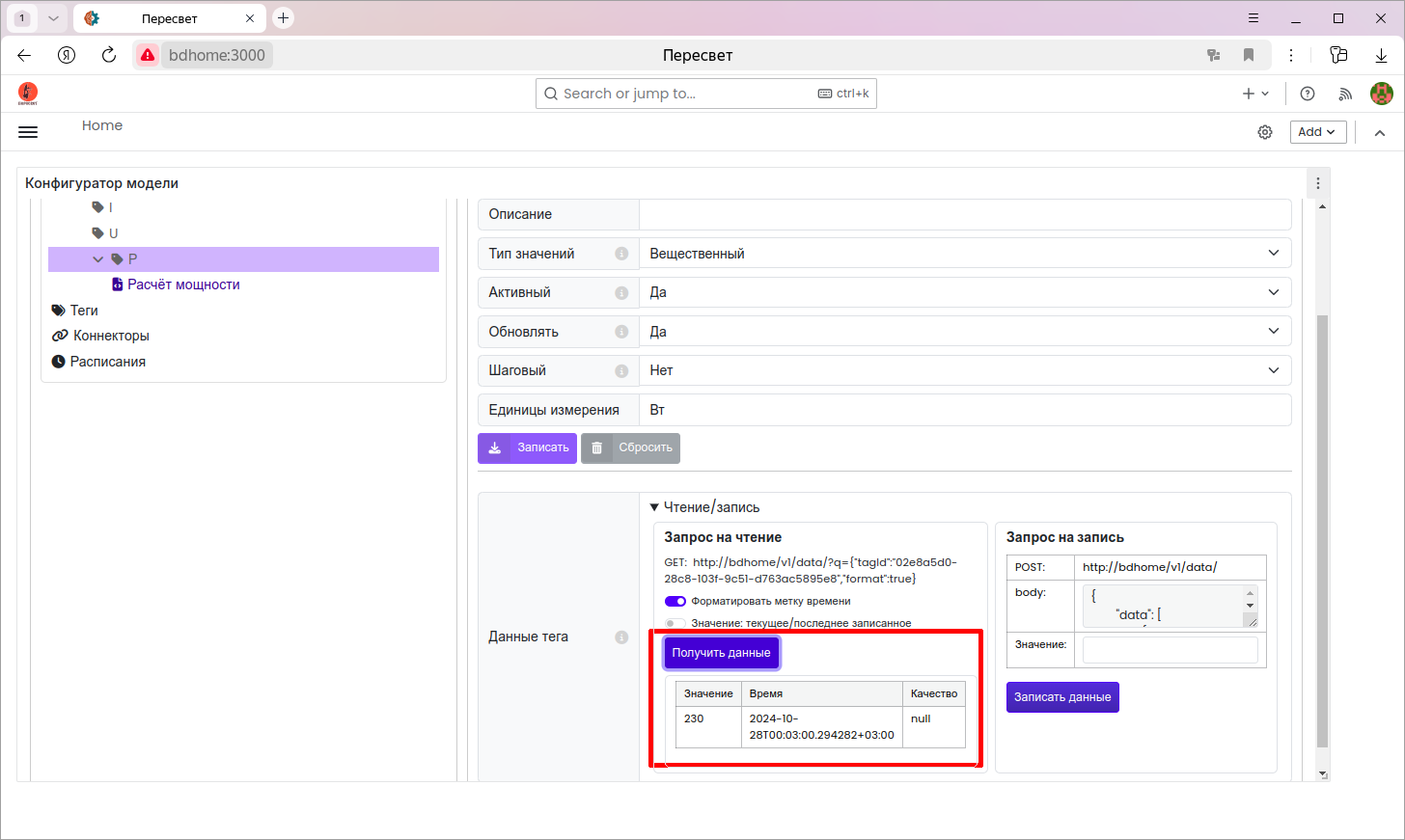

И проверим значение мощности, которое должно быть равно 230 Вт:

Примечание

В следующих примерах будет показано, как настроить получение данных в теги из внешних источников.

7. Отображение данных в Grafana

Примечание

Данные из платформы можно получать описанным в документации запросом.

Данные тегов (как, впрочем, и всё общение с платформой) приходят в виде json и для манипулирования этими данными в Grafan’е рекомендуется изучить языки манипулирования json-данными JSONata или JSONPath.

Предпочтительнее JSONata, так как обладает большими возможностями.

Настроим отображение:

• текущих значений тегов «I», «U» и «P»;

• трендов значений этих тегов;

1. Создадим новый дашборд.

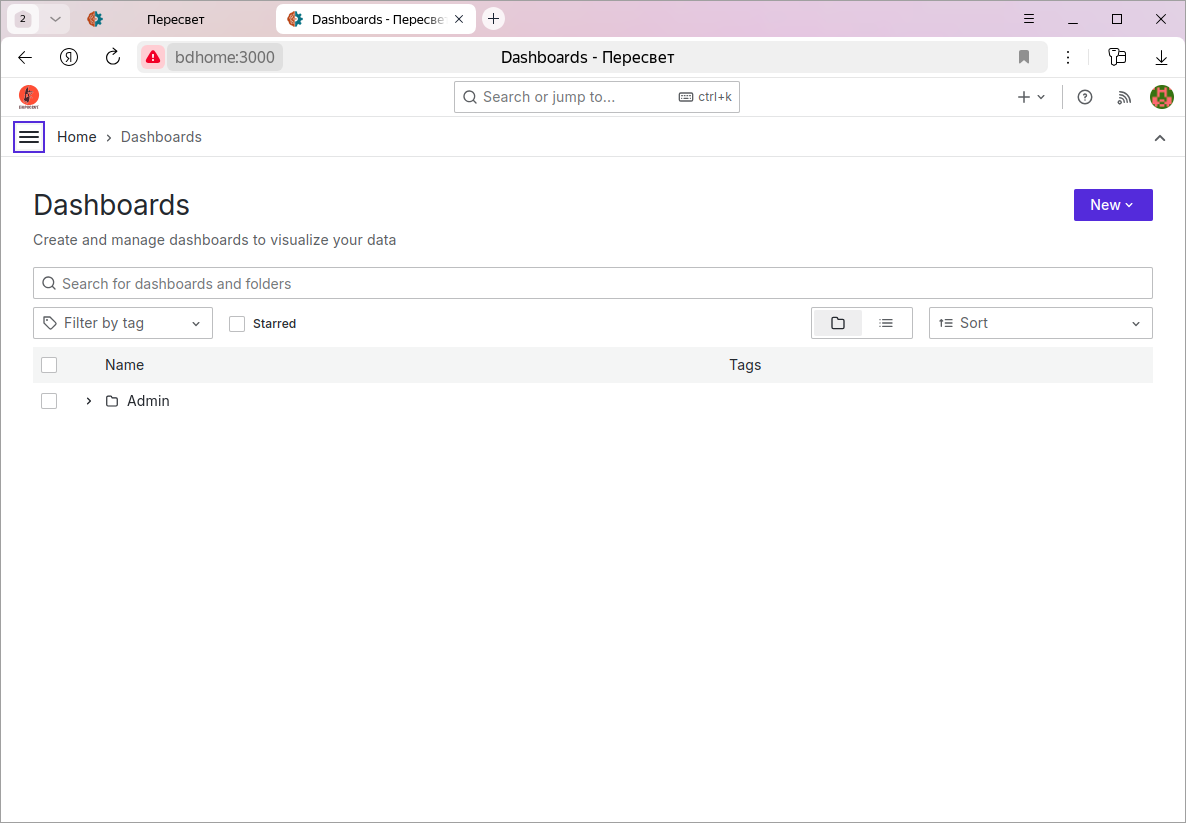

   Откройте раздел «Дашборды» и нажмите кнопку «Новые элементы».

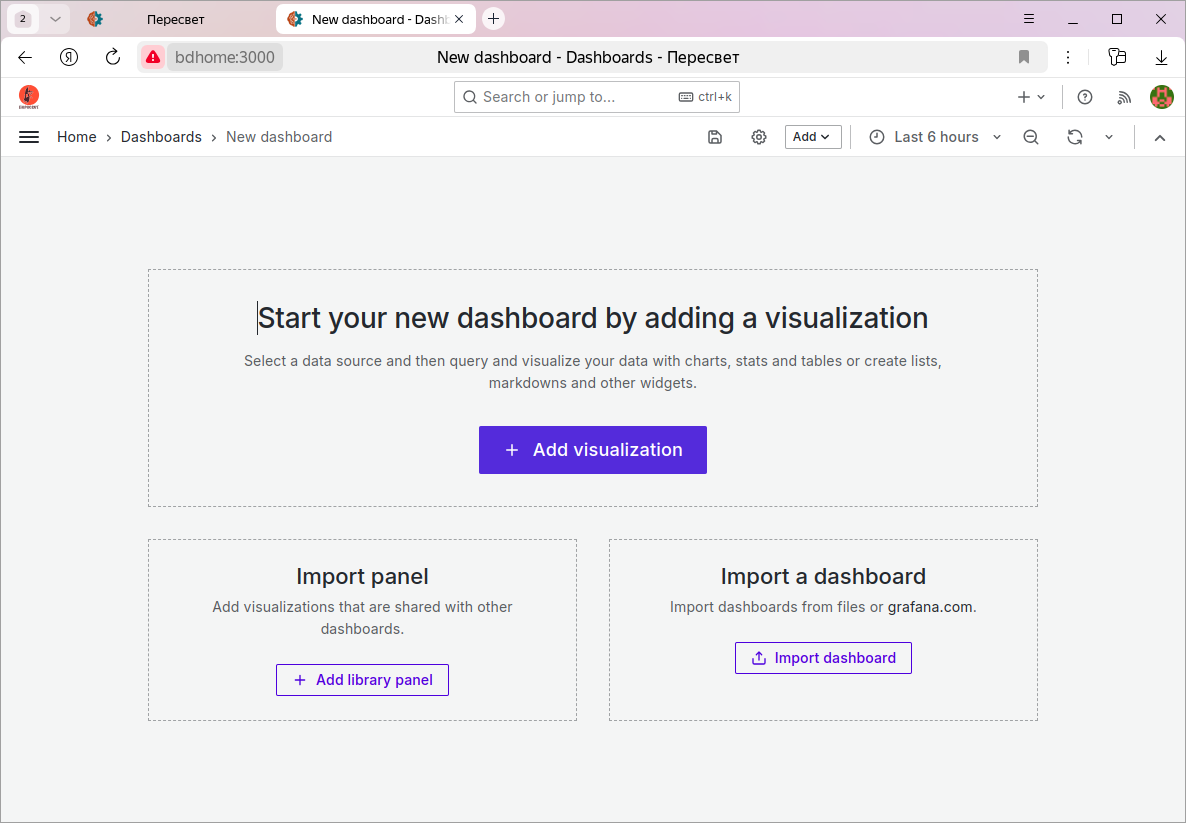

   В меню выберите «Новый дашборд». Откроется пустой дашборд:

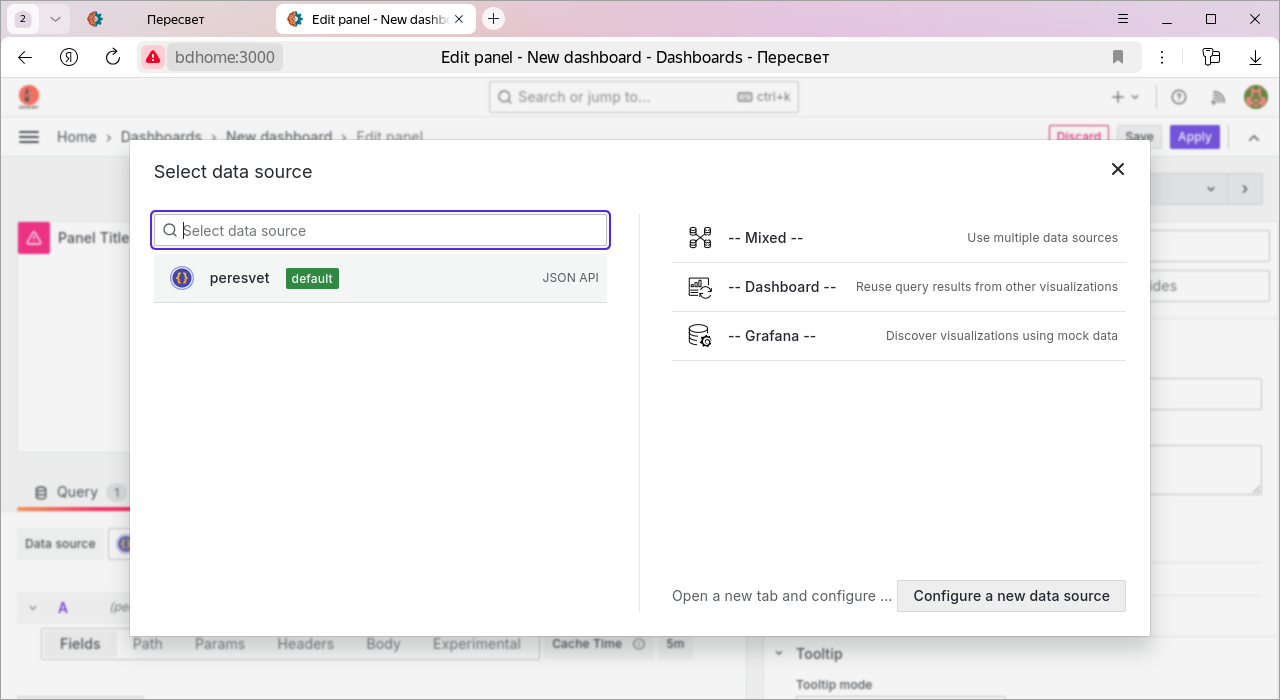

   Нажмите «Добавить визуализацию» и в окне «Выбор источника данных» выберите peresvet:

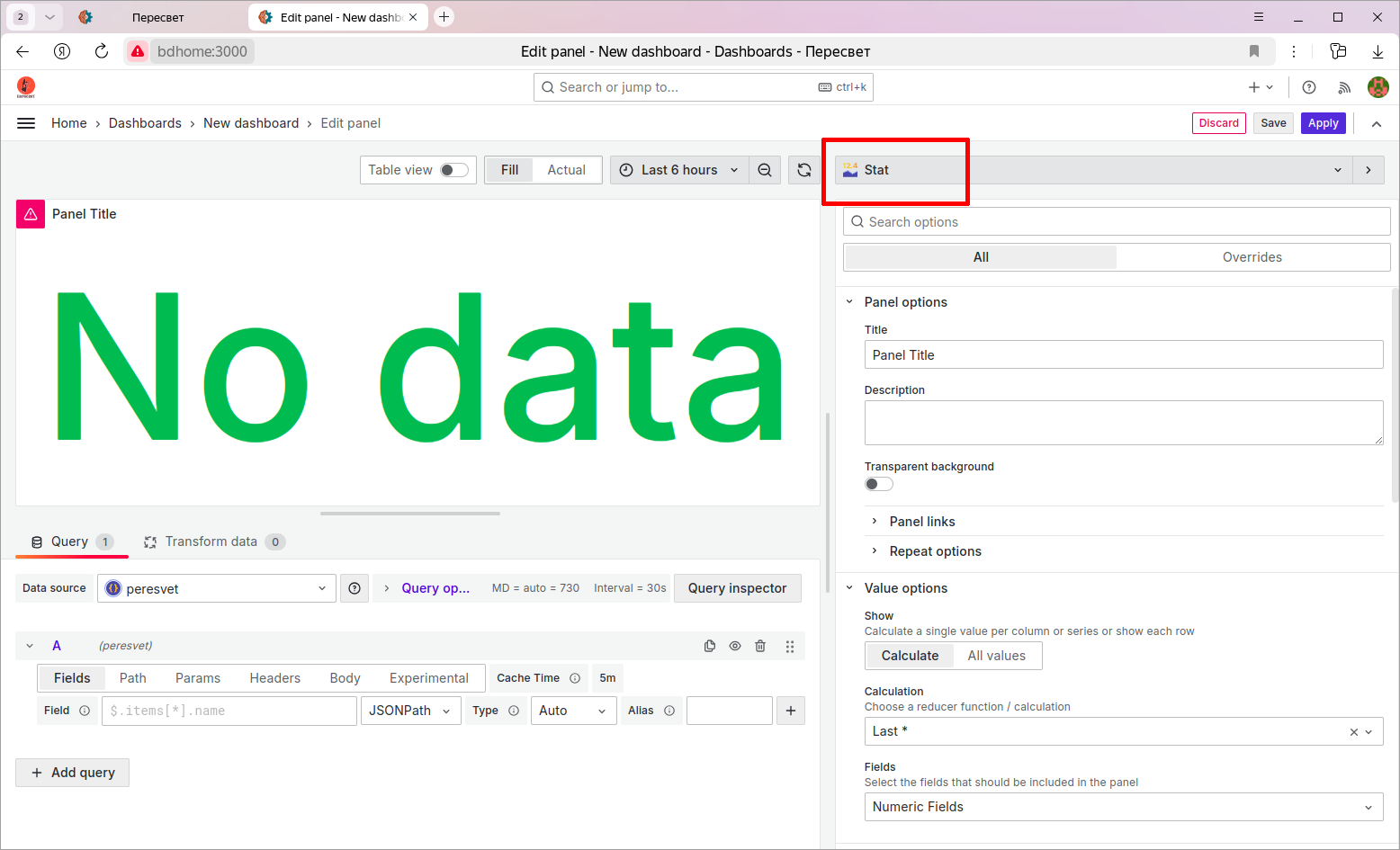

2. В окне настройки панели выберите тип «Stat».

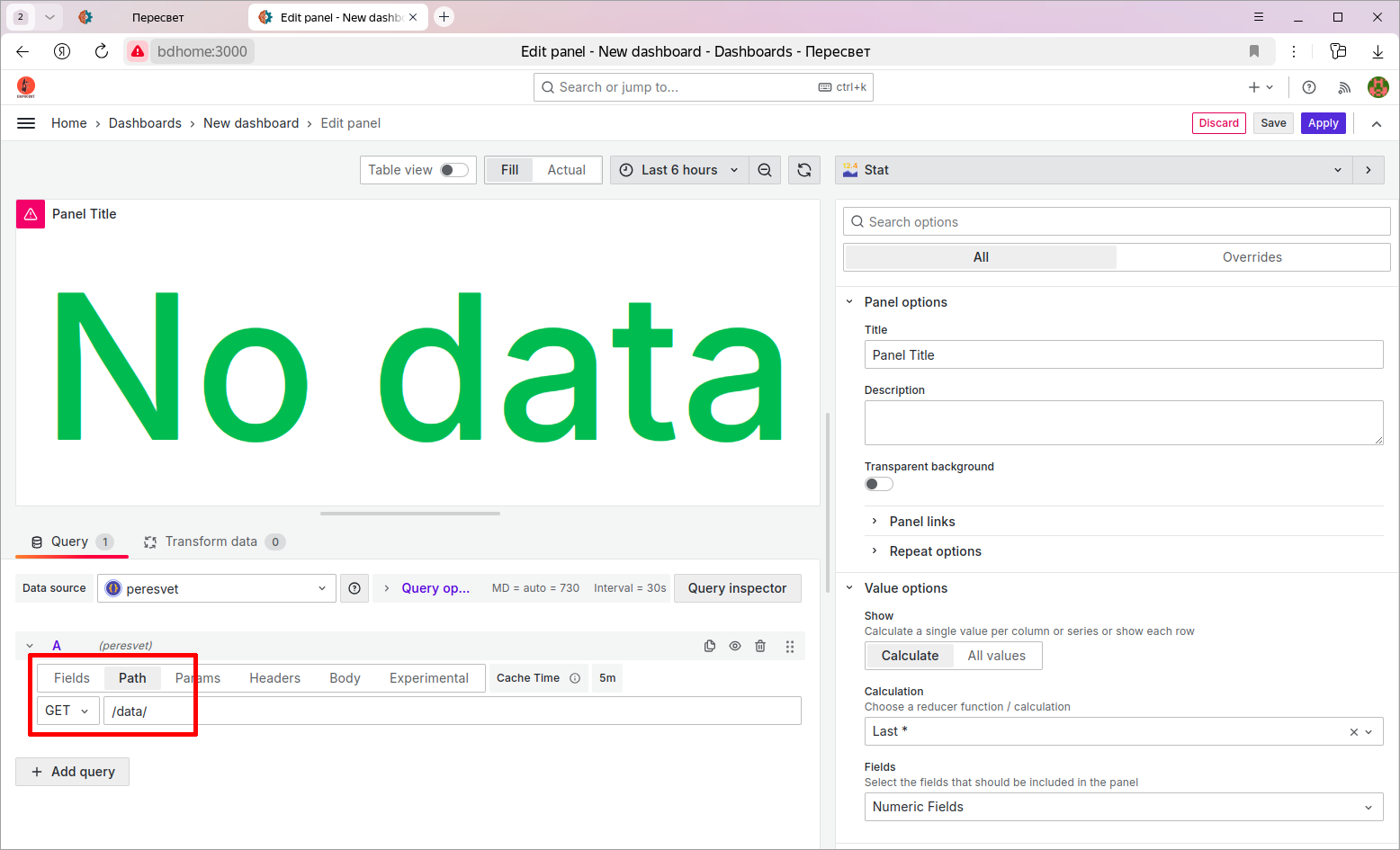

3. На закладке Path укажите путь /data/.

   Примечание

   У источника данных peresvet уже задан адрес платформы http://<server>/v1/. Путь /data/ дополняет его до запроса данных тегов. Так же можно обращаться к objects, tags и другим сущностям платформы.



4. Настроим запросы получения данных.

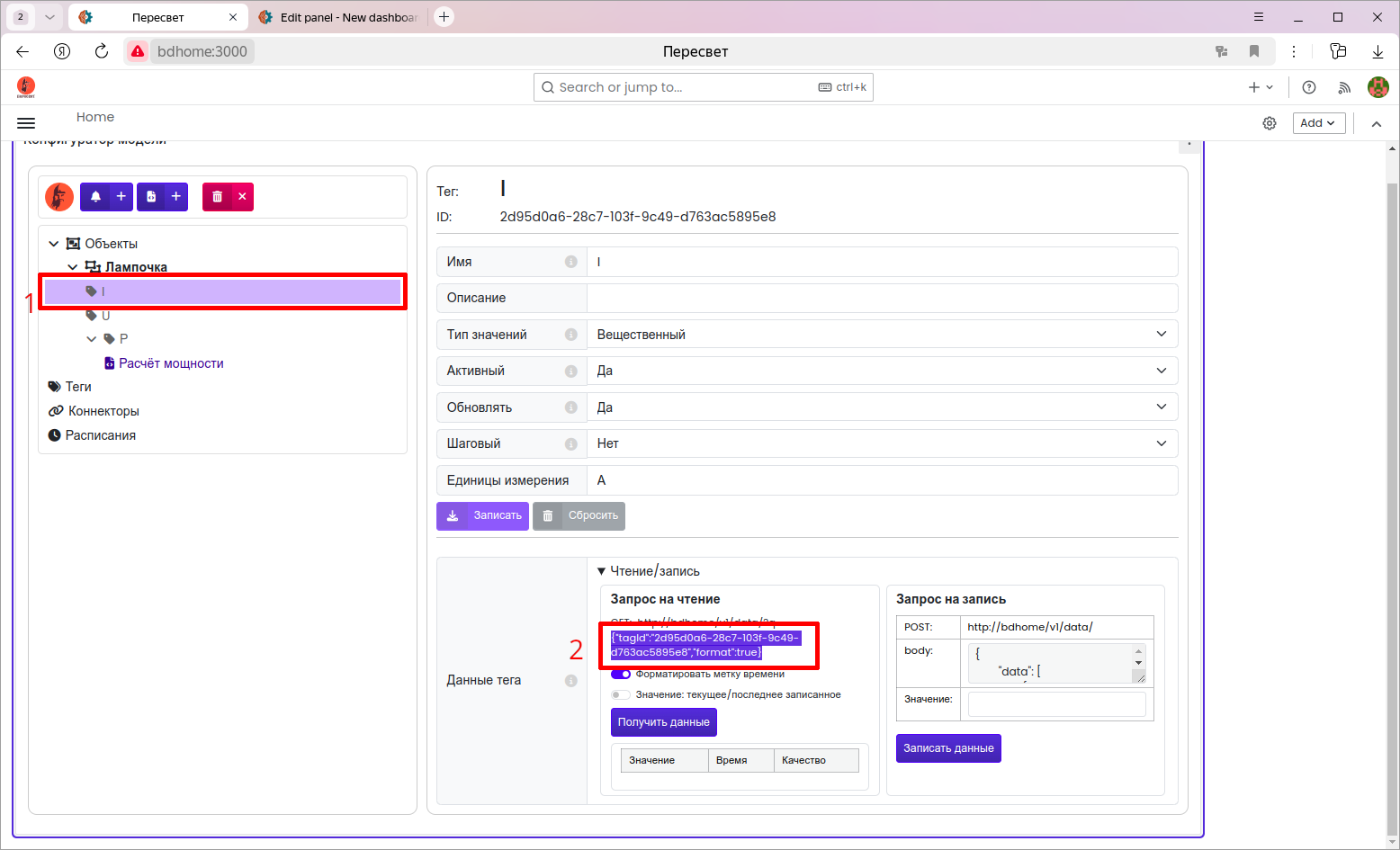

   Запрос можно скопировать из конфигуратора. Откройте тег «I», вкладку «Хранилище» и строку «Запрос на чтение».

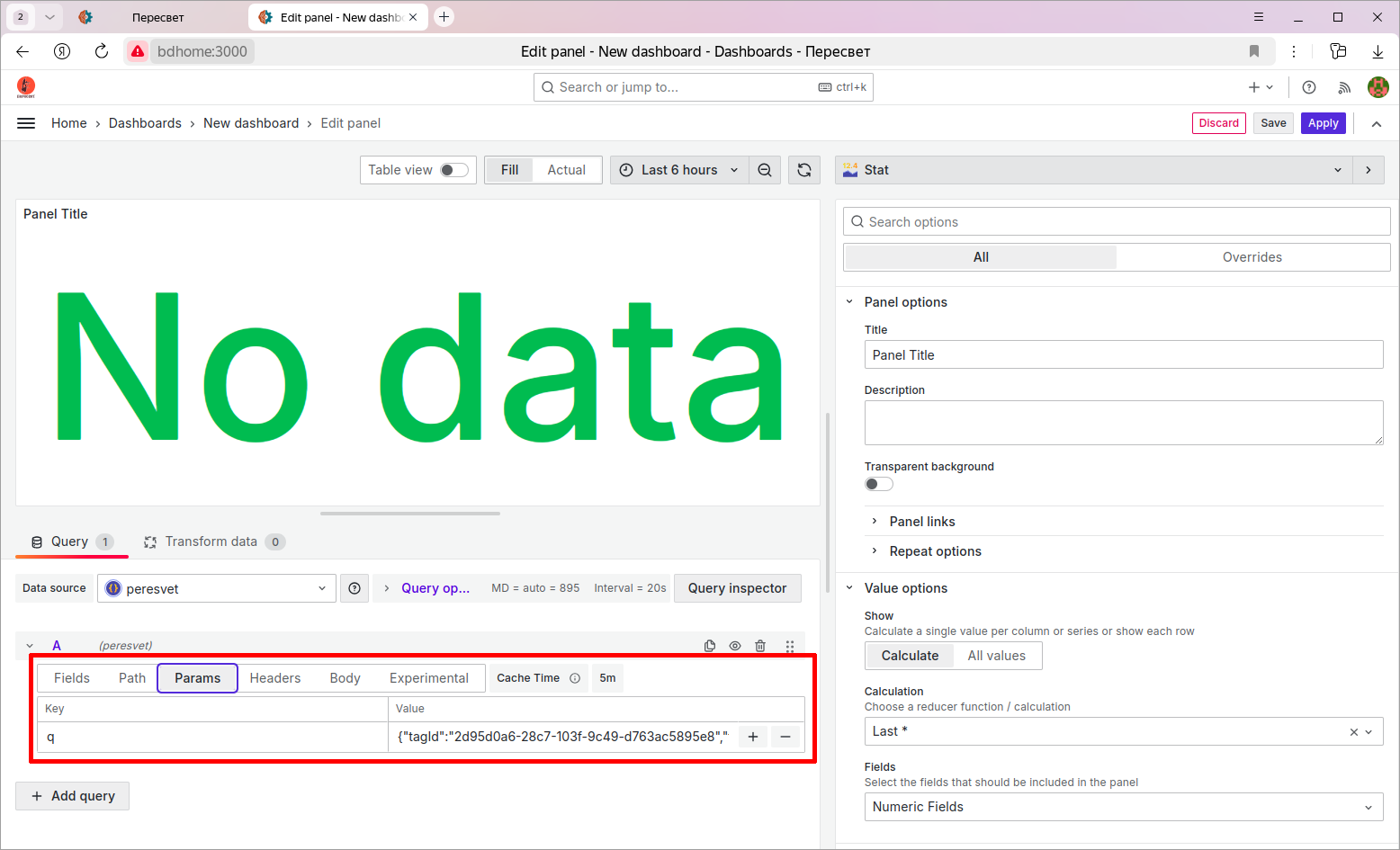

   На закладке Params добавьте параметры из этой строки. Ключ tagId — идентификатор тега, ключ format — true:



   Далее:

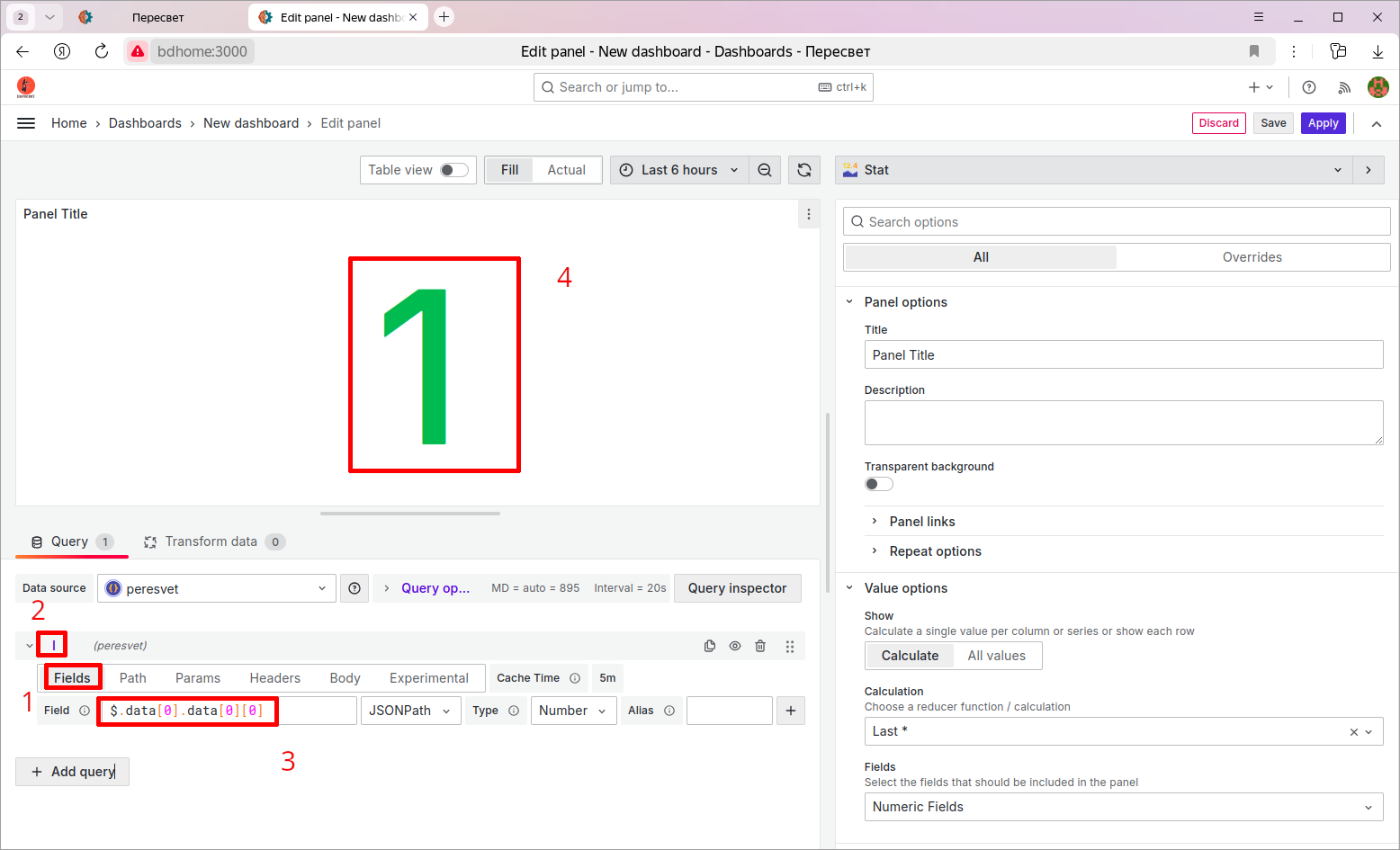

   1. Перейдите на закладку Fields и назовите запрос I (щёлкните букву запроса слева).

   2. В поле JSONPath введите $.data[0].data[0][1]. В ответе платформы сначала идёт метка времени, затем значение тега.

   3. На панели появится 1 — записанное ранее значение тока.

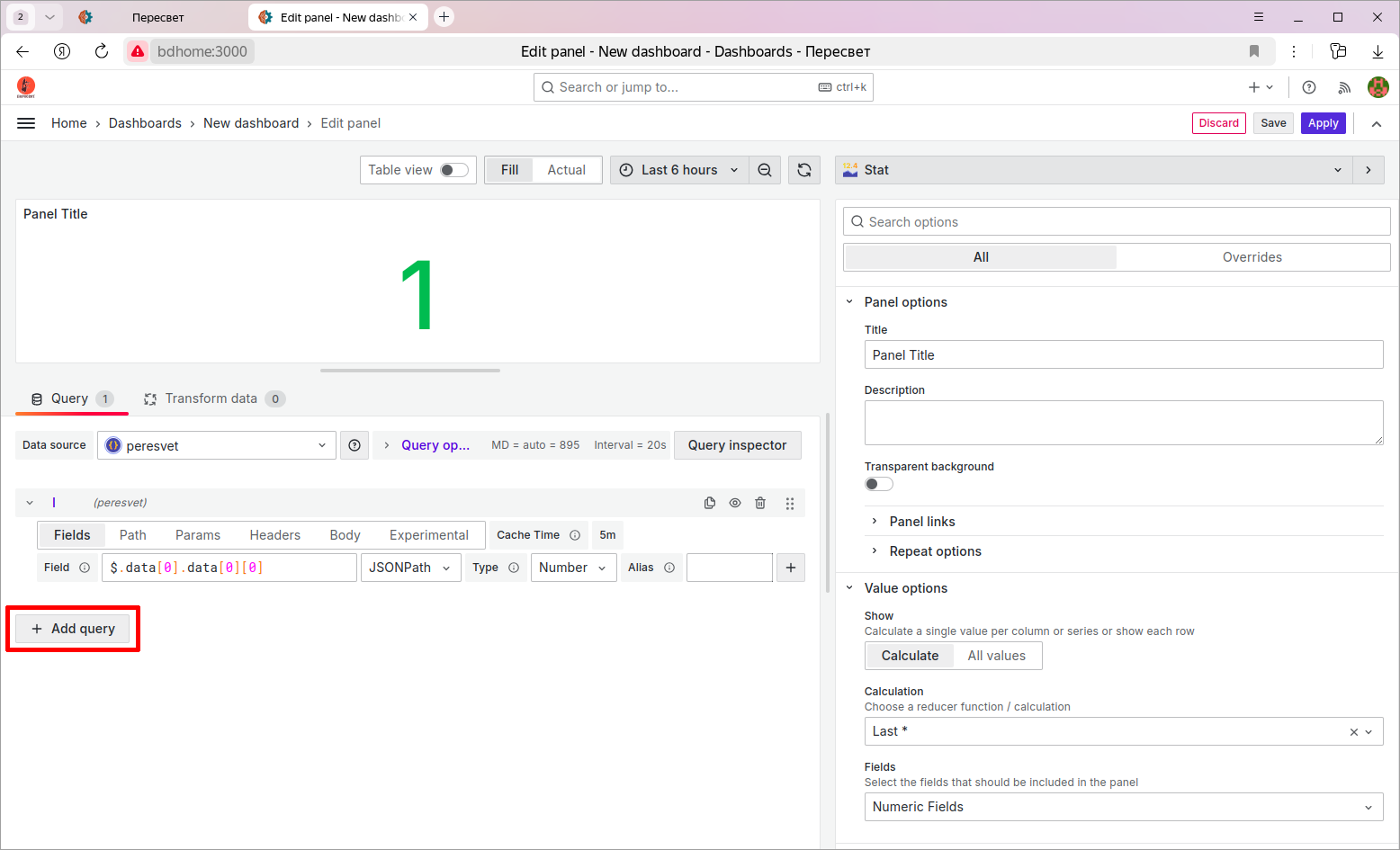

   Повторите те же шаги для тегов напряжения и мощности. Новый запрос добавляется кнопкой «Добавить запрос» или значком дублирования. У каждого запроса свой tagId и то же выражение JSONPath. Назовите запросы U и P.



   Предупреждение

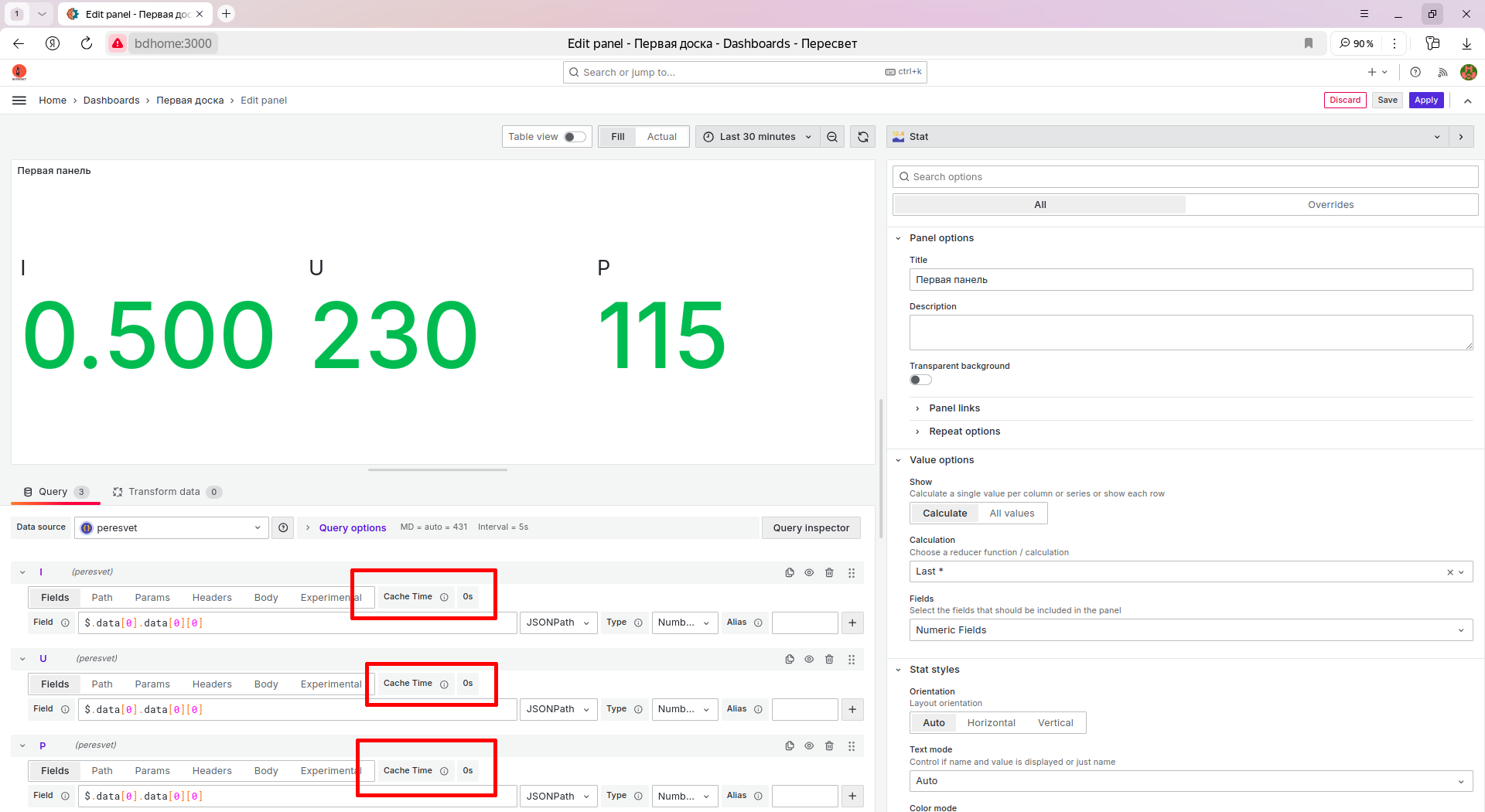

   У каждого запроса отключите кэш: в поле Cache Time выберите 0s.



5. Окончательная настройка панели.

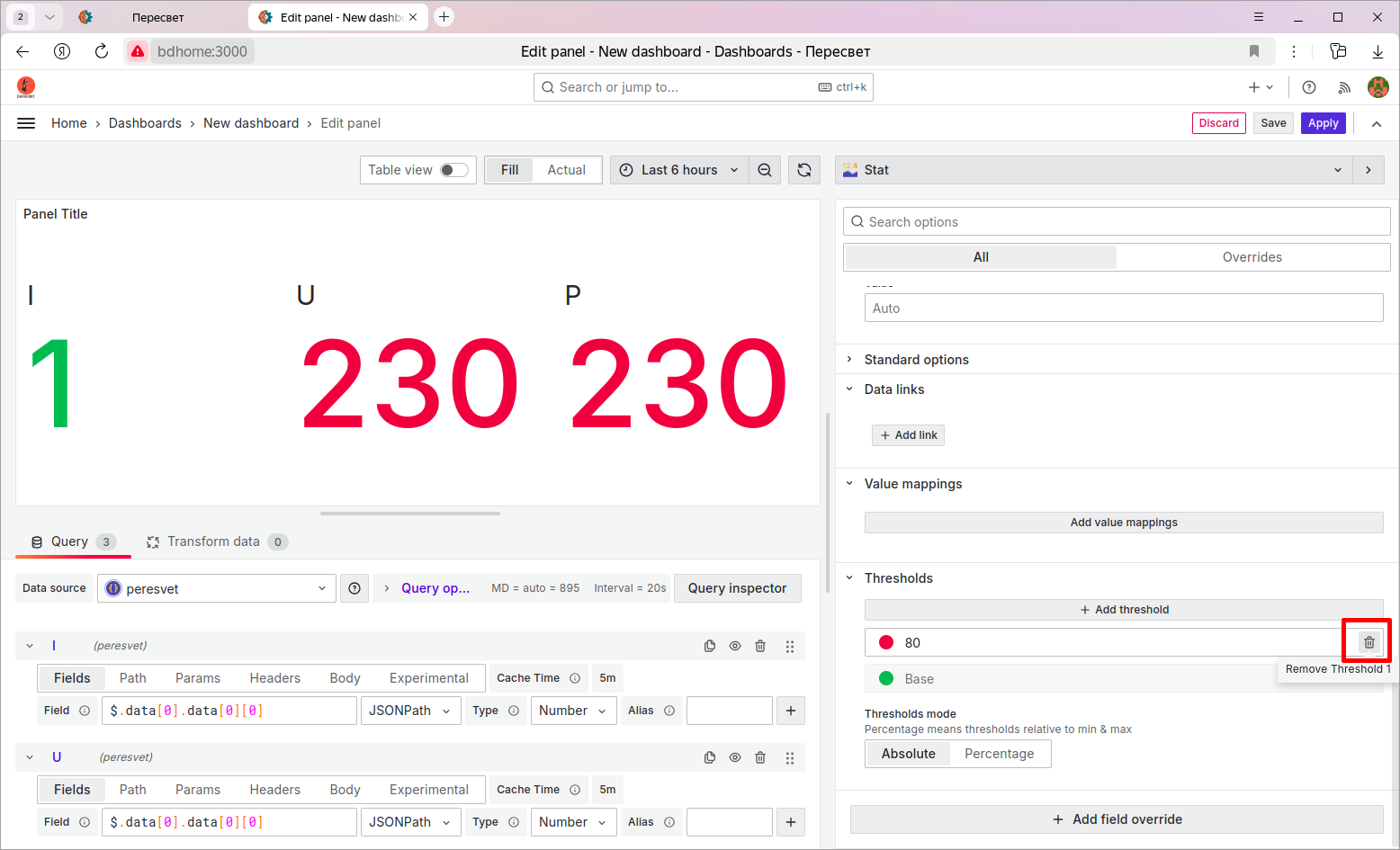

   Значения 230 отображаются красным цветом: порог по умолчанию равен 80. Удалите этот порог в блоке «Пороговые значения». Останется базовый зелёный цвет.

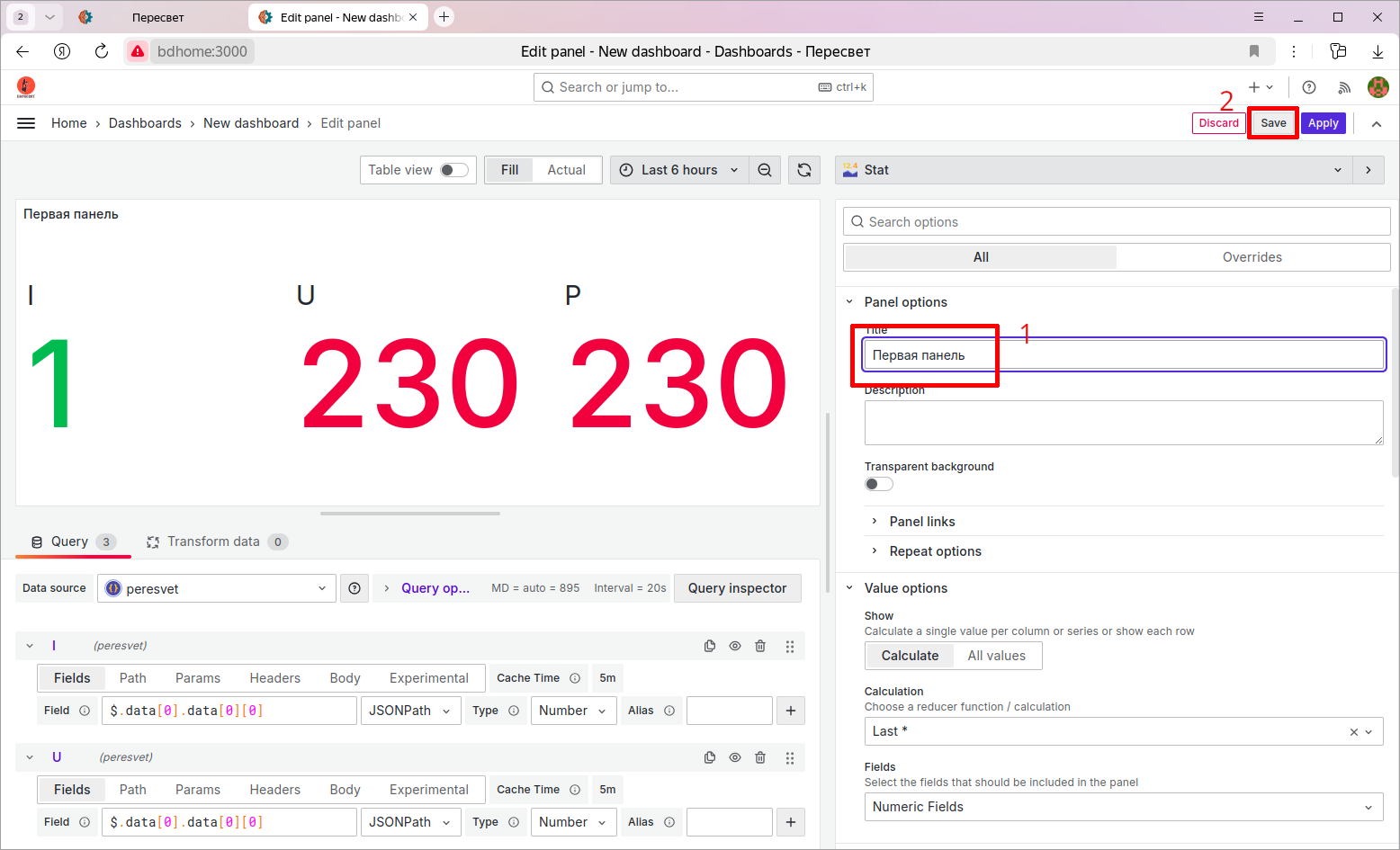

   Переименуйте панель в «Электрические параметры» и нажмите «Сохранить дашборд». В окне сохранения задайте имя дашборда, например «Лампочка».



   Предупреждение

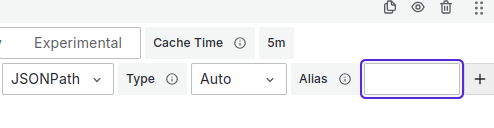

   Рядом с именем тега Grafana показывает имя поля. Впишите в Alias пробел — на панели останется имя запроса: I, U и P.

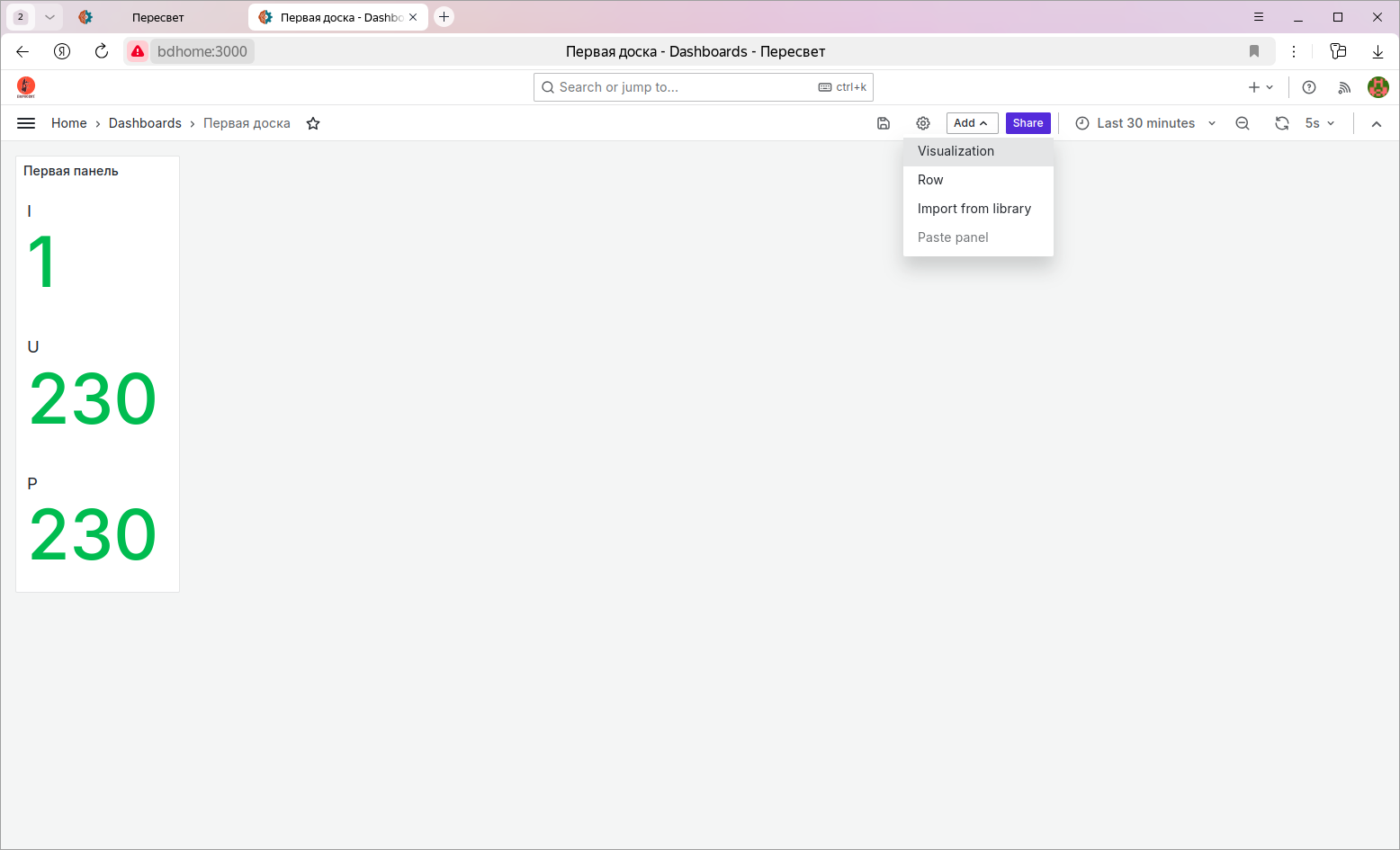

6. Вернитесь на дашборд и добавьте панель тренда: «Добавить» → «Визуализация».



7. Настройка панели с трендом.

   Тип панели оставьте «Time series» и назовите панель «Тренд».

   Параметры запроса те же, что у панели текущих значений, и ещё две границы интервала:

   • tagId — идентификатор тега;

   • format = true;

   • start = $__isoFrom();

   • finish = $__isoTo().

   $__isoFrom() и $__isoTo() Grafana подставляет как начало и конец выбранного на дашборде периода.

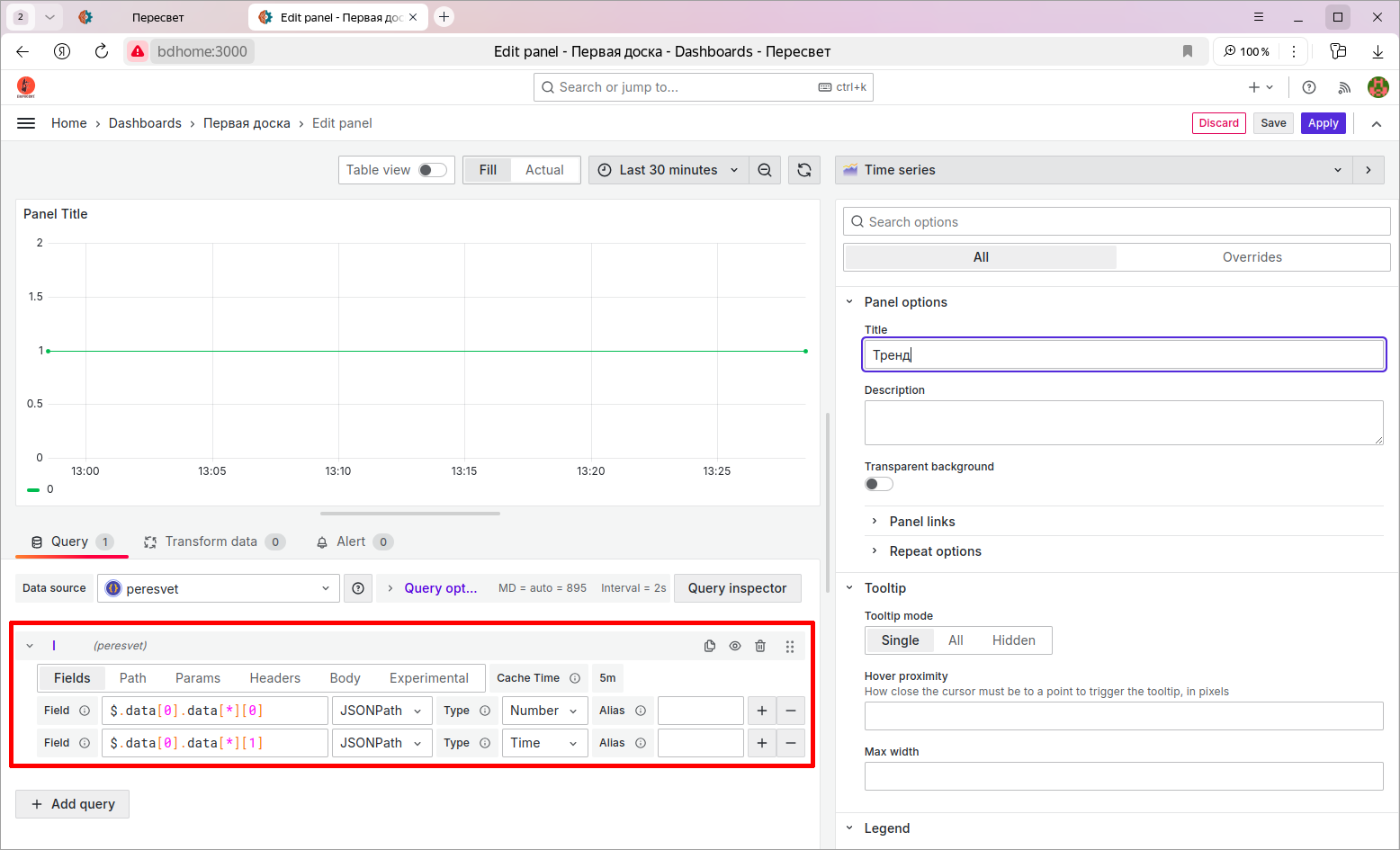

   На закладке Fields у каждого из трёх запросов две строки:

   • $.data[0].data[*][0], тип Time — метка времени;

   • $.data[0].data[*][1], тип Number, в Alias имя тега (I, U или P).

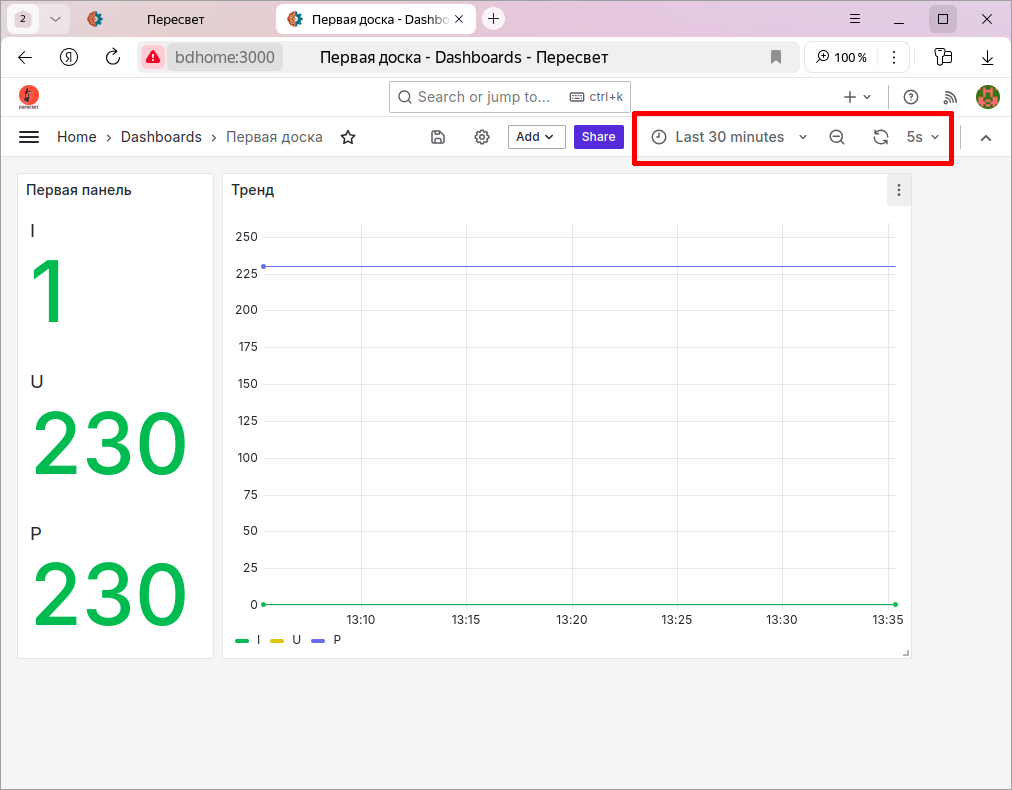

8. Выбор временного периода.

   Выберите интервал, за который в тегах уже есть данные (например, «Последний 1 час»), и период обновления экрана (например, 5 с).



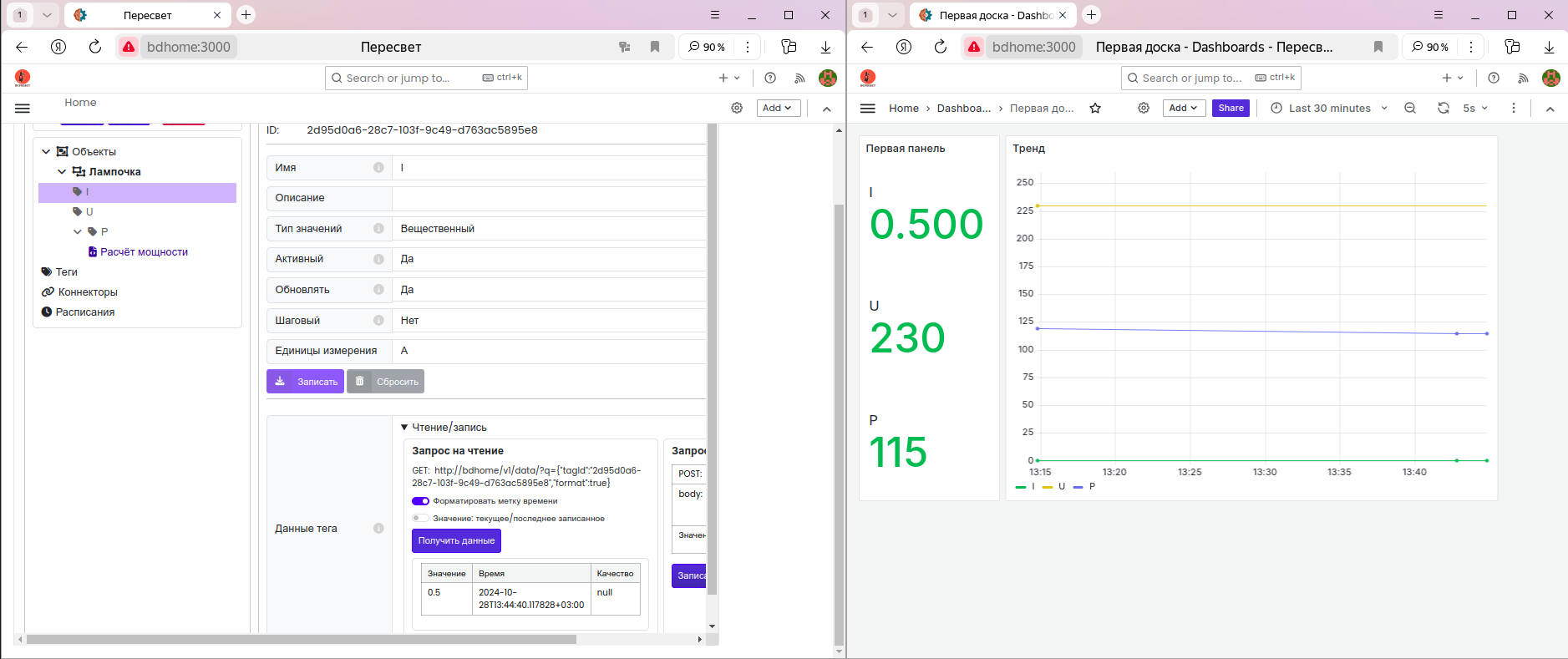

9. Проверим работу модели. Запишите в тег «I» значение 0,5, а в тег «U» — 220. Запущенный на предыдущем шаге метод power пересчитает мощность. На панели отобразятся ток 0,5, напряжение 220 и мощность 110:
